16层大型商住楼采暖系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21820.3平方米
  • 建筑地上层数:16层
  • 建筑地下层数:2 层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:锅炉
  • 采暖系统:热水辐射
  • 项目所在地:河北

附件详情

  • 暖通设计施工说明
  • 采暖通风平面图
  • 采暖系统图
  • 空调管道井详图
  • 施工设计图

附件详情

一、项目概要:该项目为一广场商住楼,地下2层,地上16层,建筑高度57.8米,地下一层为戊类储藏室,地下二层为人防,一、二层为商业网点,三层以上为住宅,为一类居住建筑。建筑总面积为21820.3m2,其中商业部分为4241.25m2,住宅部分为17579.05m2.
二、设计内容:
1、设计内容:商住楼的采暖、通风和防、排烟系统。不包含室外热力管网、热力站房和地下二层的人防。
2、热源:小区热力站房提供低温热水系统,热媒参数为50℃/40℃低温热水。
3、采暖系统形式及系统分区:采暖系统采用共用立管的 分户计量 系统,户内为低温热水地板辐射采暖,各单元集中设置采暖管井......
4、热负荷指标:本建筑采暖总热负荷为:691.8kW,其中商业部分热负荷为193.4kw,采暖热指标为45.6kW.住宅部分热负荷为498.4kW,采暖热指标为31.5kW.
5、补水定压:系统补水为软化水,采用膨胀罐定压,补水设备及定压设备均设置在热力站机房内......


,图纸共15张。

阁楼采暖通风平面图

管道井布置图

施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

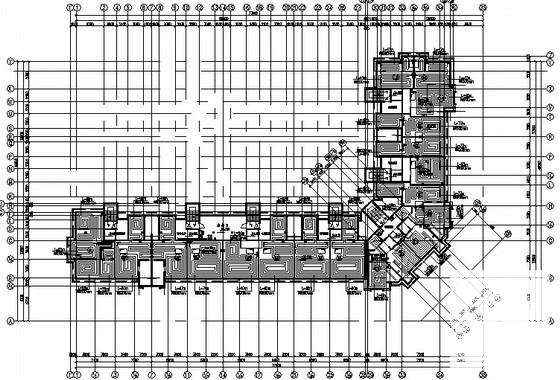

  • 商住楼设计图纸 - 1
    商住楼设计图纸 - 1

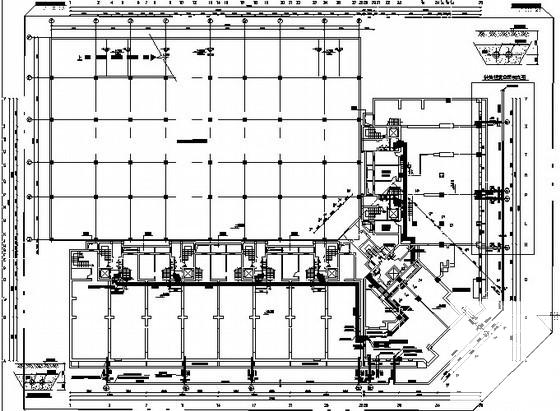

  • 商住楼设计图纸 - 2
    商住楼设计图纸 - 2

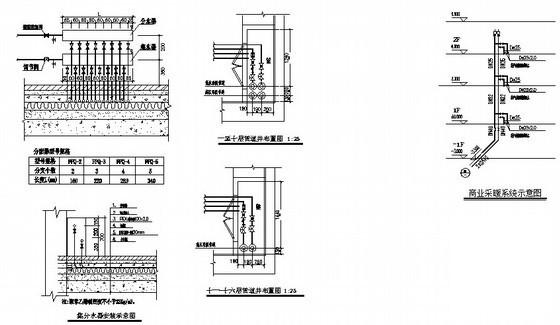

  • 商住楼设计图纸 - 3
    商住楼设计图纸 - 3
  • 商住楼设计图纸 - 4
    商住楼设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
