多层住宅楼采暖系统设计CAD施工图纸(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：1934.04平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：采暖,其它
• 冷热源：锅炉
• 采暖系统：散热器供暖
• 项目地址：辽宁

一、项目概要：

该项目位于辽宁省，是一个多层住宅楼建筑，该资料图地上3层，总建筑面积1934.04平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，采暖系统管路计算图，教师住宅楼室内供暖设计系统图，户内水平跨越式采暖系统轴测图，采暖平面图等...

二、采暖设计：

采暖热媒按供水95°C、回水70°C机械循环连续供暖设计，由锅炉房集中供应。采暖系统按热水集中采暖分户热计量设计：室内采用共用立管的分户独立系统。具体如下：

1、该项目的采暖热负荷Q=107.12kW，系统内部阻力ΔP=25.0kPa。

2、采暖热媒按供水95C、回水70C机械循环连续供暖设计，由锅炉房集中供应。

3、采暖系统按热水集中采暖分户热计量设计：室内采用共用立管的分户独立系统，每单元采用下供下回双管异程式系统，户内采用水平串联单管跨越式系统，每组散热器上设手动三通调节阀进行室温控制...

辽宁多层住宅楼采暖系统设计施工

首层采暖平面图

教师住宅楼室内供暖设计系统图

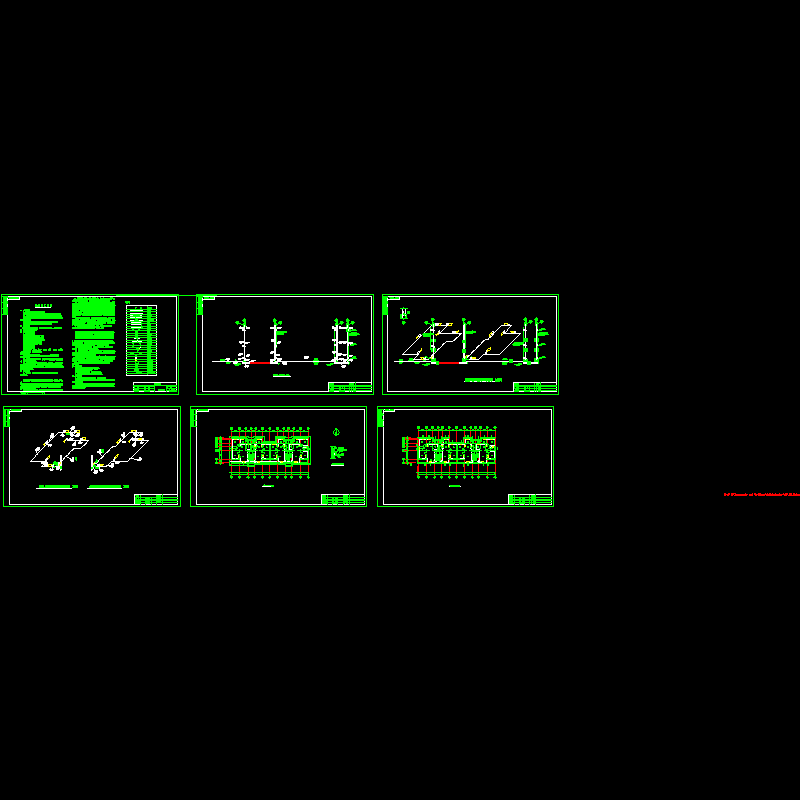

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
