一份27层住宅楼热水集中采暖系统设计CAD施工图纸

rruuikkjj · 发表于 2020-2-26 09:48:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：20000平方米
建筑地上层数：27层
图纸设计深度：施工图
参考图纸：22张
设计年代：近代
设计内容：采暖
冷热源：市政热网
采暖系统：散热器供暖
水系统：双管制,同程式,异程式
项目所在地：安徽

附件详情

采暖、通风施工图设计说明
采暖图例
立管表箱管井平面、剖面图
采暖立管系统图

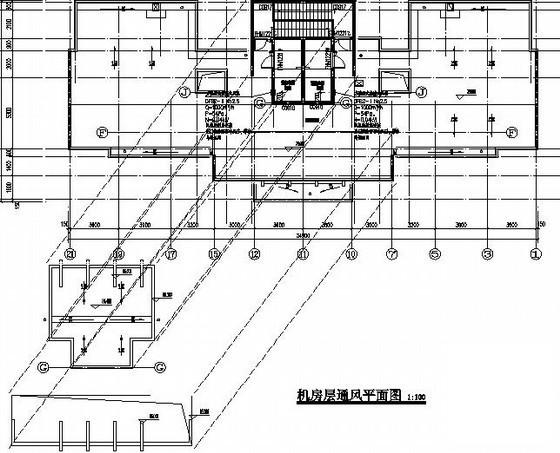

机房层通风平面图
二十七层采暖平面布置图
十五～二十六层采暖平面布置图
三～十四层采暖平面布置图
....

附件详情

1.该项目为住宅小区01#、02#楼住宅通风及采暖设计。该工程地上二十七层，层高2.9米。01#、02#楼面积均为10656.12m2.
2.采暖室外计算温度：tw=-2.6°C 冬季最多风向平均风速：V＝2.3m/s。本采暖设计热源引自小区总换热站房提供的75～50°C热媒水。本住宅采暖设计为分户计量，户间立管为下供下回机械循环双管异程式，每户室内为下分双管式同程系统，每根供回水入口处均设热力入口（具体做法见热力入口大样）。户用热表设于暖管井内（详见管井大样）。
3.采暖系统定压由设在换热站房的定压罐实现，和热媒一同考虑（本次不涉及）。
4.住宅设分体空调，预留室外机位置及穿墙孔洞，预留空调凝结水管。由电气专业预留电量及插座，室内新风开窗解决。

，图纸共22张。

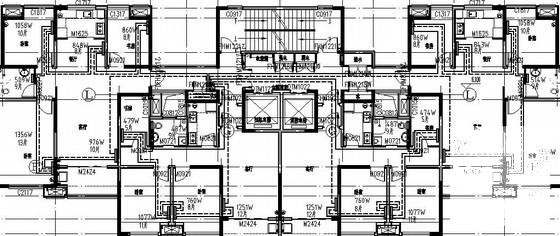

三～十四层采暖平面布置图

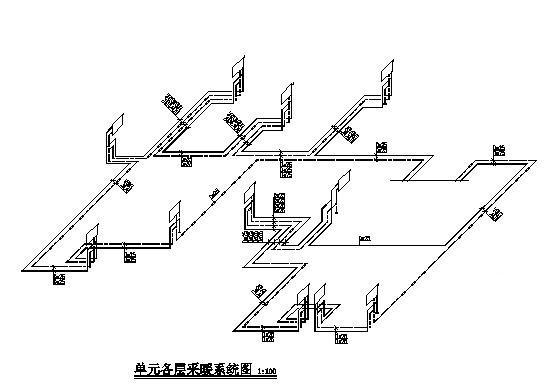

单元各层采暖系统图

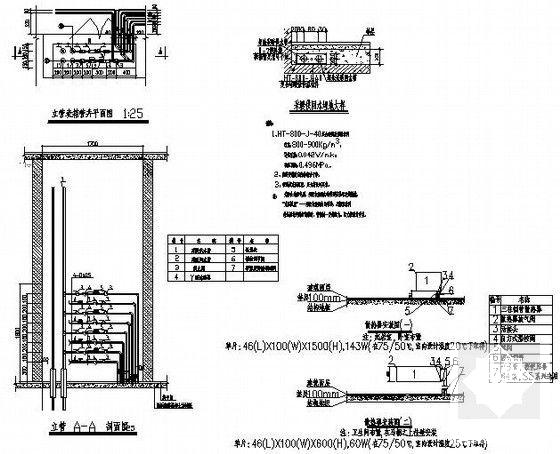

立管表箱管井平面、剖面图

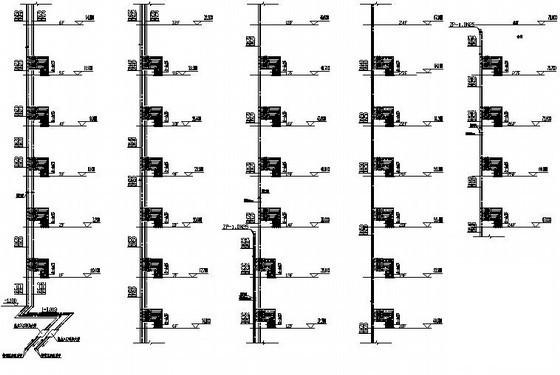

采暖立管系统图
