大型5层校园食堂混凝土框架结构施工方案图纸CAD

搜索更多资源
  • 建筑类别：餐饮
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
该资料为大型五层校园食堂混凝土框架 结构施工图 。
使用用途为餐厅食堂，存在大空间结构，平面布置有特点。
图纸说明详细，结构图纸完整，各个节点大样清晰。

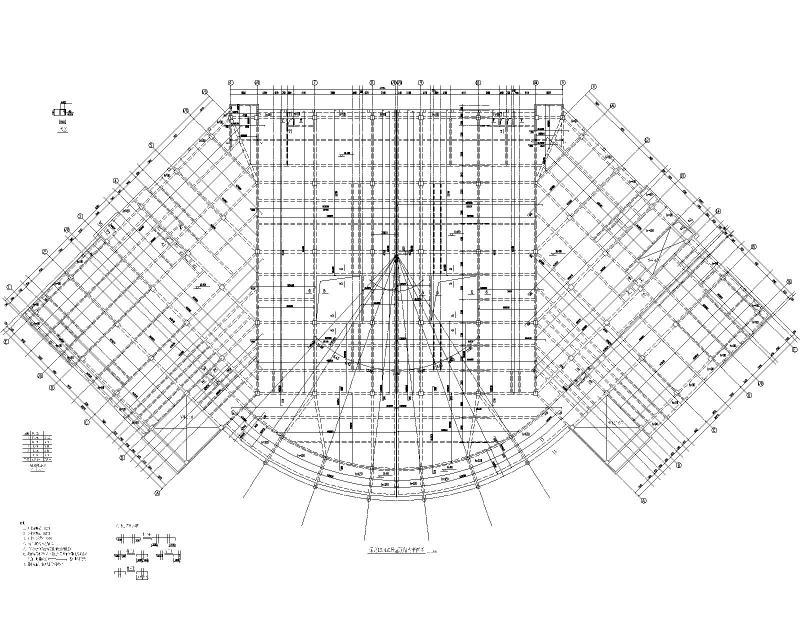

二层结构平面图

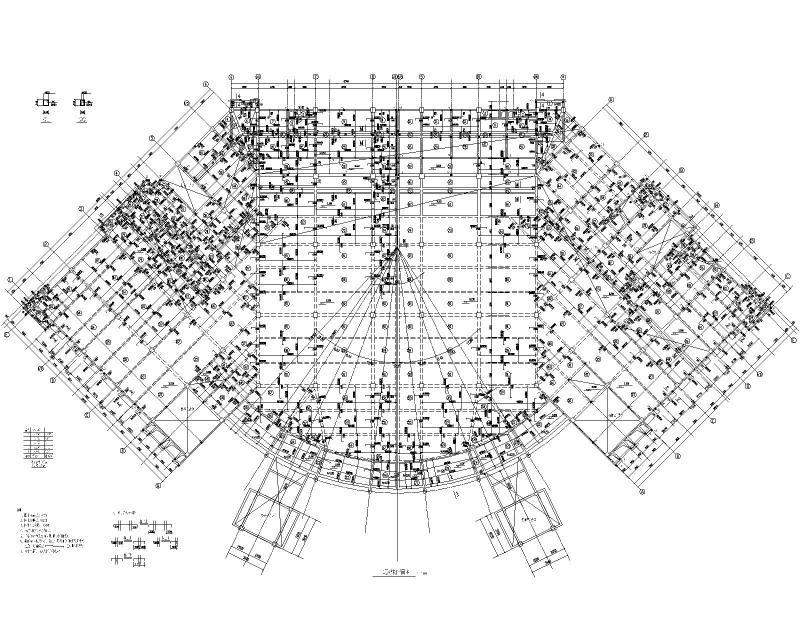

标高13.450米屋顶结构平面图

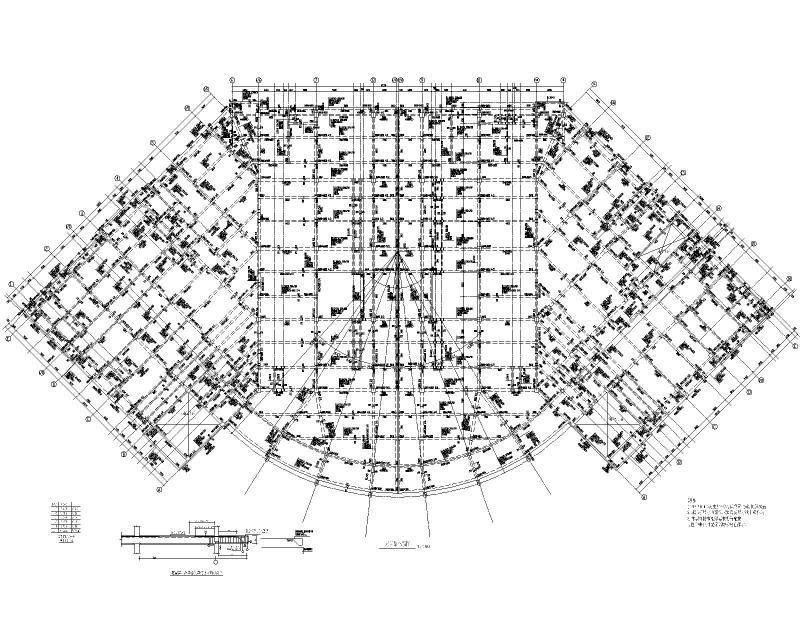

二层梁配筋图

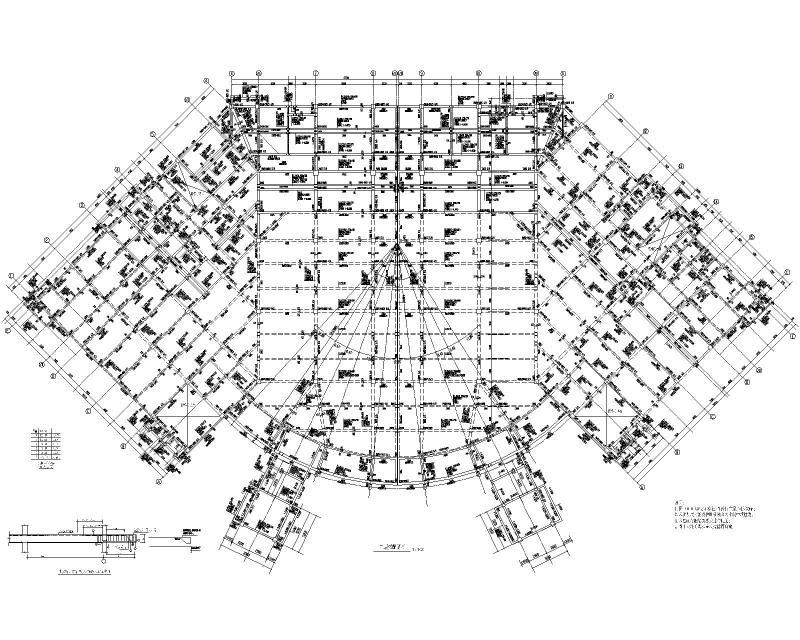

屋面梁配筋图

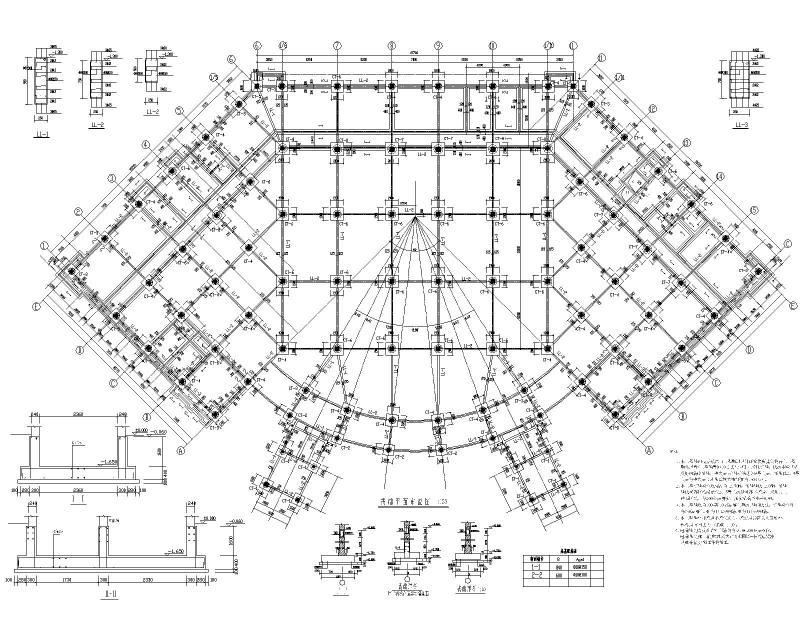

基础平面布置图
楼梯布置图
楼梯布置图2

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 大型混凝土施工方案 - 1
    大型混凝土施工方案 - 1
  • 大型混凝土施工方案 - 2
    大型混凝土施工方案 - 2
  • 大型混凝土施工方案 - 3
    大型混凝土施工方案 - 3
  • 大型混凝土施工方案 - 4
    大型混凝土施工方案 - 4
  • 大型混凝土施工方案 - 5
    大型混凝土施工方案 - 5
  • 大型混凝土施工方案 - 6
    大型混凝土施工方案 - 6
  • 大型混凝土施工方案 - 7
    大型混凝土施工方案 - 7
以上是部分截图，请下载附件后查看完整高清内容
