大型4层仿古建筑带水池混凝土施工方案图纸CAD
-
建筑类别：园林建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
该资料为大型四层仿古建筑带水池混凝土施工图。
屋面为坡屋顶，建筑做法节点清晰，结构节点完整，采用圆柱布置。
资料包括详细的节点大样，方便直接选用或者借鉴。
图纸说明详细，结构图纸完整，各个节点大样清晰。

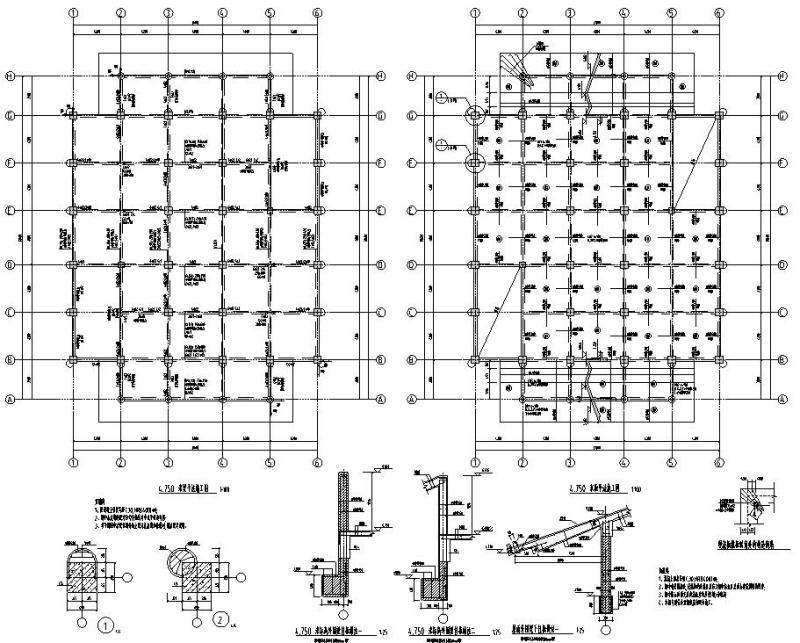

结构布置图

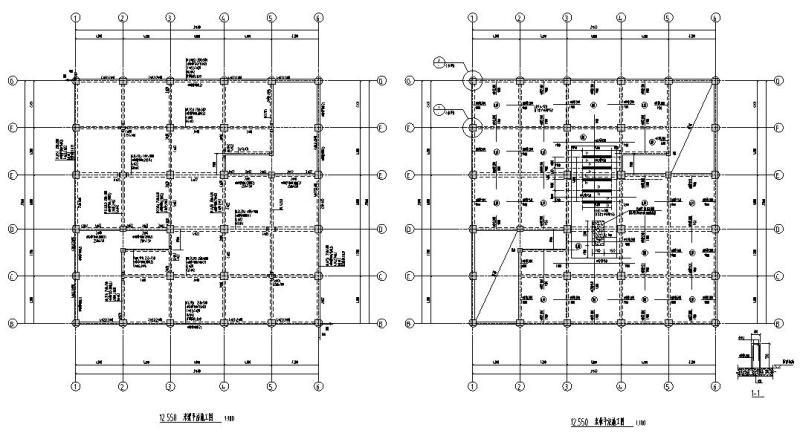

结构布置图2

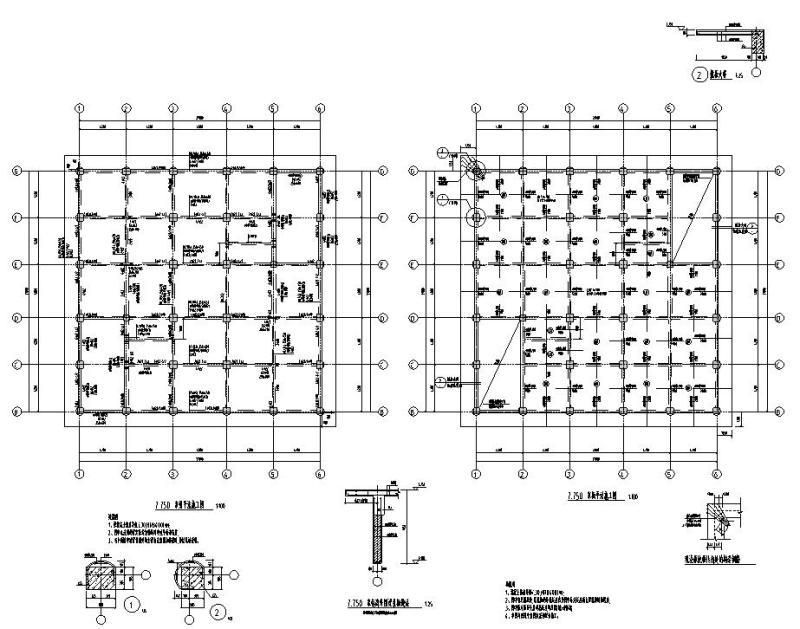

结构布置图3

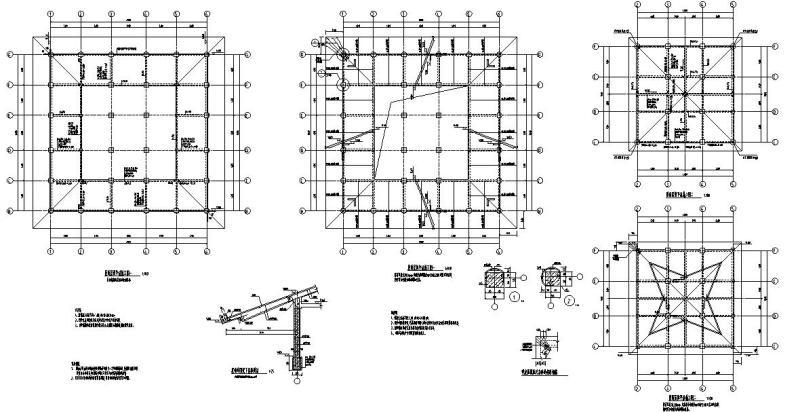

屋顶布置图

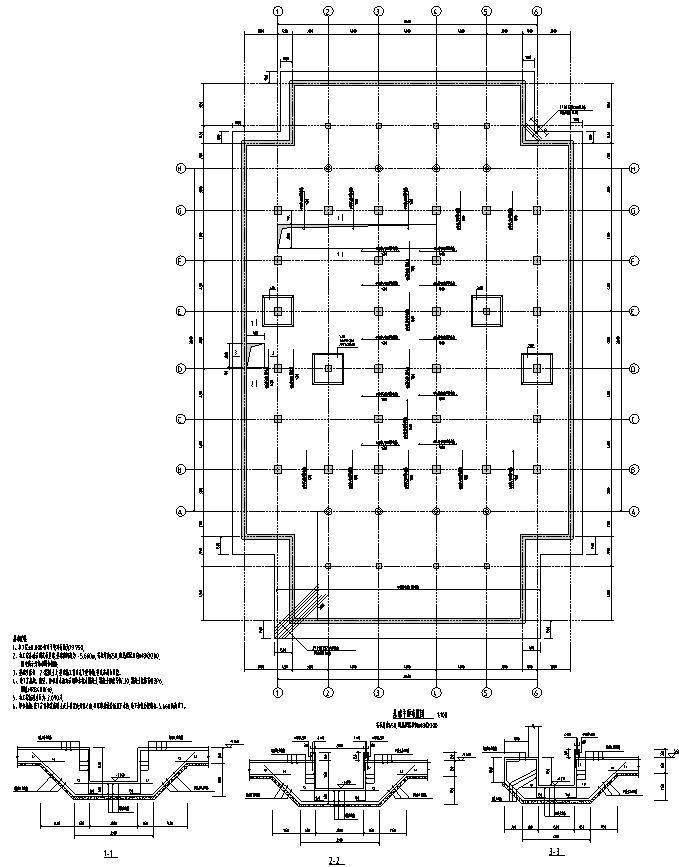

基础布置图
墙柱布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
混凝土水池施工方案 - 1 -
混凝土水池施工方案 - 2 -
混凝土水池施工方案 - 3 -
混凝土水池施工方案 - 4 -
混凝土水池施工方案 - 5 -
混凝土水池施工方案 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：2.33 MB
- 收藏次数：0
-
文件名称：
附件-996066579909770567.dwg
混凝土水池施工方案下载
