单层混凝土泵房及水池结构施工CAD图纸
- 参考图纸：6张
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
附件详情
泵房结构设计总说明、地下室顶梁平面配筋图、地下室顶板平面配筋图、泵房底板平面配筋图、水池结构设计总说明、地下室墙、柱平面定位图、节点详图共6张图纸。

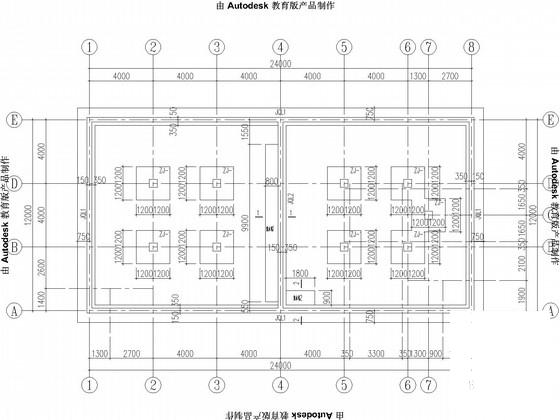

泵房底板平面配筋图

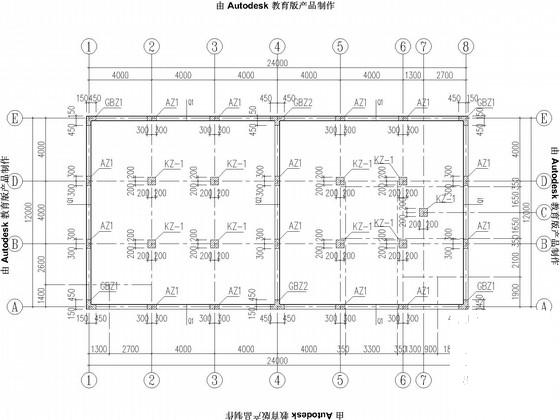

地下室墙、柱平面定位图

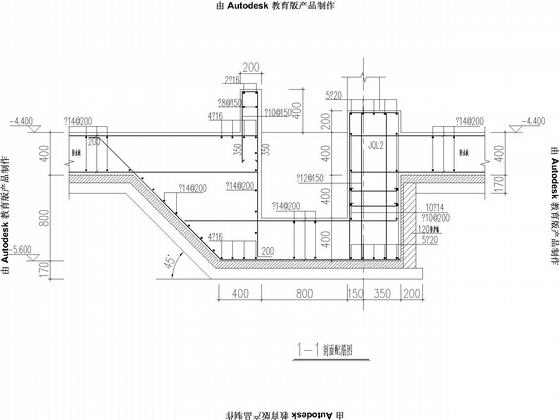

剖面配筋图
节点详图
楼梯平面图
