花型水池结构施工CAD图纸（单层建筑，共7张图纸）
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 结构安全等级：二级
- 参考图纸：7张
附件详情
设计说明、平面图、水池顶板平面图、剖面图、立面图、基础
平面布置图
、基底～池顶柱配筋图、池顶结构布置图、剖面图、柱帽详图共7张图纸。

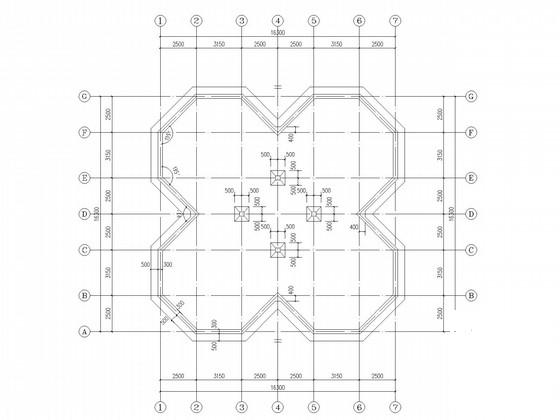

基础平面布置图

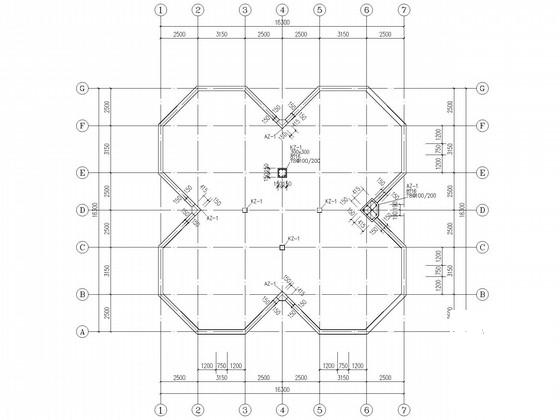

基底～池顶柱配筋图

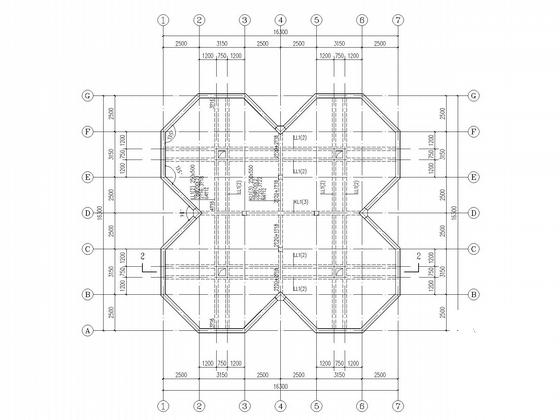

池顶结构布置图

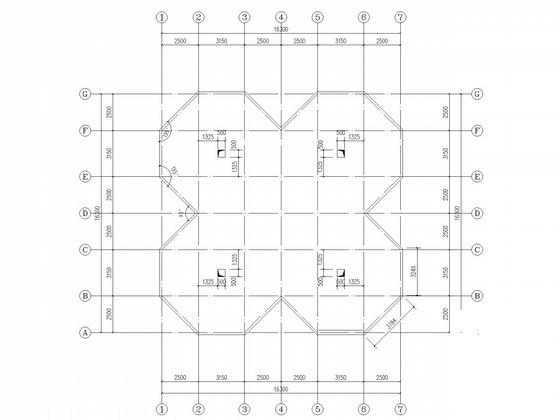

水池顶板平面图
剖面图
