水池泵井结构设计CAD施工图纸（钢结构，共5张）
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：其他结构
- 钢结构：其他结构
- 特种结构：水池,其他结构
- 结构安全等级：二级
- 参考图纸：5张
- 设计年代：近代
附件详情
结构说明、井模板平面图、池壁DN450刚性套管加固图、池壁配筋图、挑台详图、栏杆平面位置布置图、护笼详图、钢筋明细表共5张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

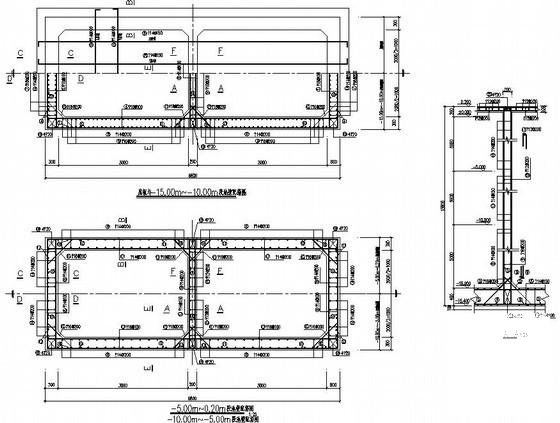

钢结构水池设计 - 1 -

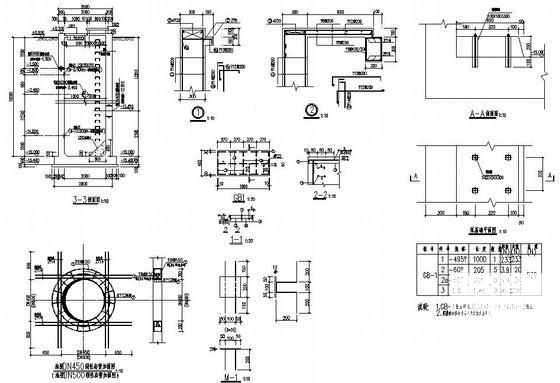

钢结构水池设计 - 2 -

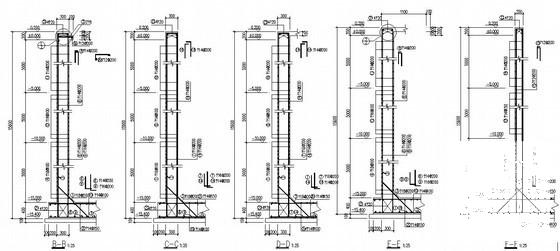

钢结构水池设计 - 3 -

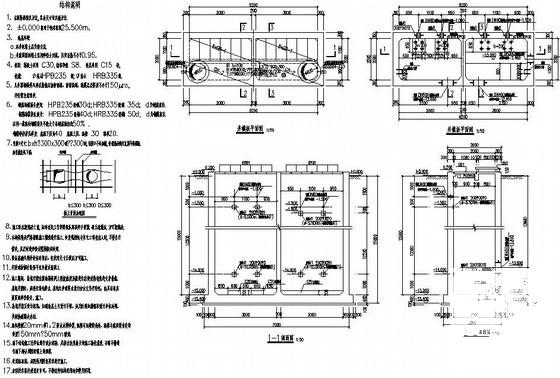

钢结构水池设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.75 MB
- 收藏次数：0
-
文件名称：
附件-995878585685577858680.zip
钢结构水池设计下载
