水池结构设计CAD施工图纸（桩基础，共13张）
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：其他结构
- 特种结构：水池
- 基础形式 ：桩基础
- 抗震设防烈度：6度抗震
- 参考图纸：13张
- 设计年代：近代
附件详情
某水池结构设计图
该资料为：某水池结构设计图
该资料包含：
水池地基基础处理说明、KIC生物反应池顶部走道板配筋图、KIC生物反应池底板配筋图、水解池顶部走道板配筋图、水解池底板配筋图、接触消毒池底板配筋图、接触消毒池墙体布置图、泵房板配筋图、泵房墙体布置图、沉淀池顶部走道板配筋图、沉淀池底板配筋图、
节点详图
共13张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

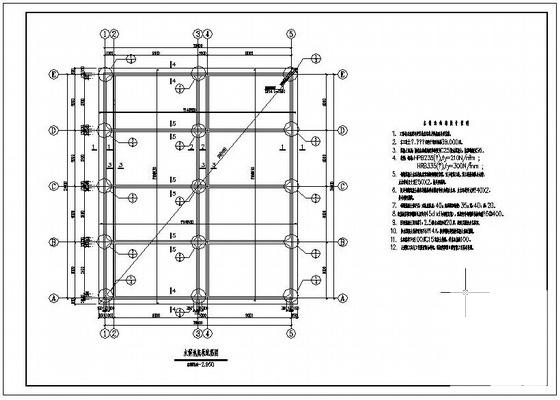

水池结构施工图 - 1 -

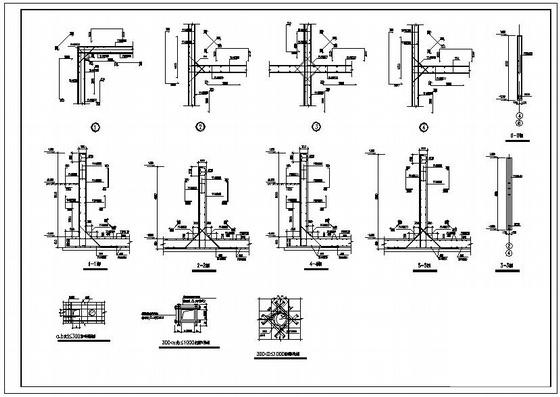

水池结构施工图 - 2 -

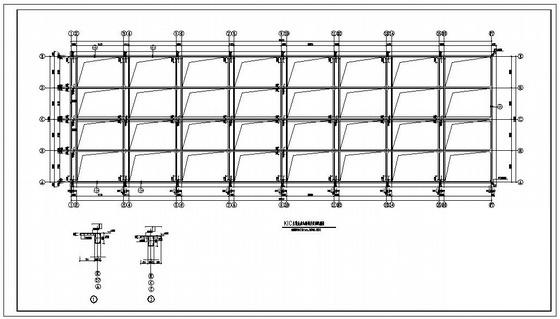

水池结构施工图 - 3 -

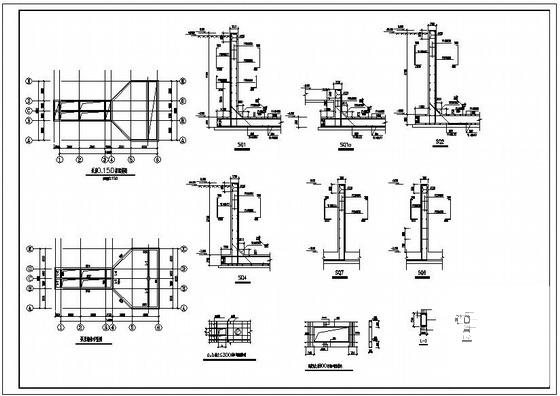

水池结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.47 MB
- 收藏次数：0
-
文件名称：
附件-995878700885795798656.rar
