奈曼旗清水池结构设计CAD施工图纸，共17张
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：其他结构
- 特种结构：水池
- 基础形式 ：独立基础
- 抗震设防烈度：7度抗震
- 参考图纸：17张
- 设计年代：近代
附件详情
该资料包含：清水池设计说明，清水池总布置图，清水池顶板配筋图，清水池底板配筋图，清水池池壁及支柱配筋图，通风孔及通风管详图，套管加固详图，检修孔及盖板详图等、
共17张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

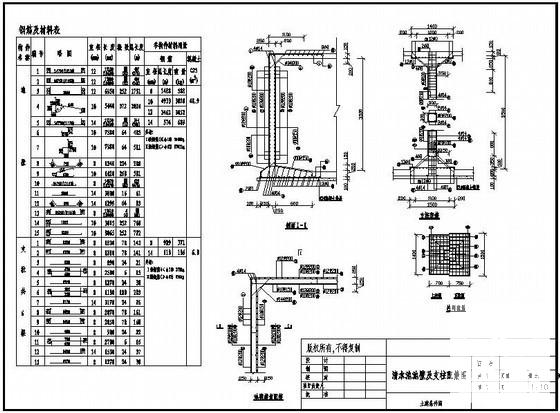

水池结构施工图 - 1 -

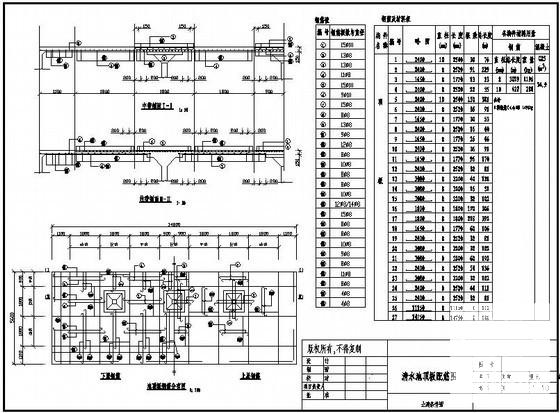

水池结构施工图 - 2 -

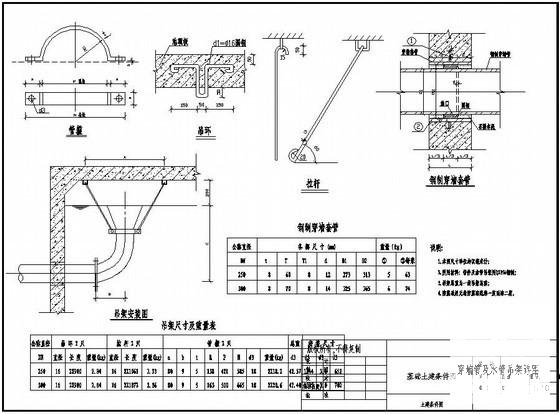

水池结构施工图 - 3 -

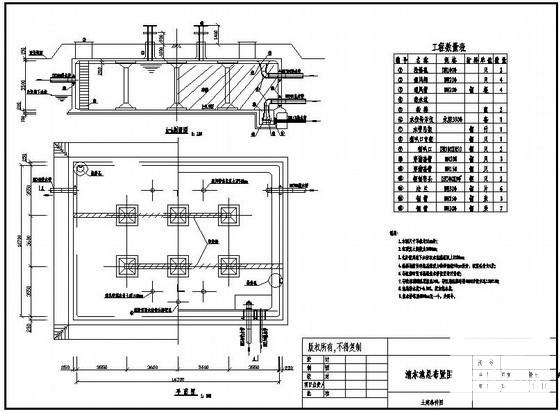

水池结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
