高位水池结构设计CAD施工图纸（桩基础）
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：其他结构
- 特种结构：水池
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 参考图纸：5张
- 设计年代：近代
附件详情
某高位水池结构设计图
该资料为：某高位水池结构设计图
该资料包含：
高位水池设计总说明、高位水池建筑平面图、立剖面图、高位水池基础平面图及柱钢筋图、高位水池-0.300m顶板钢筋图及水池竖壁钢筋图、高位水池1.000m板钢筋图、梁钢筋图/排污池结构详图共5张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

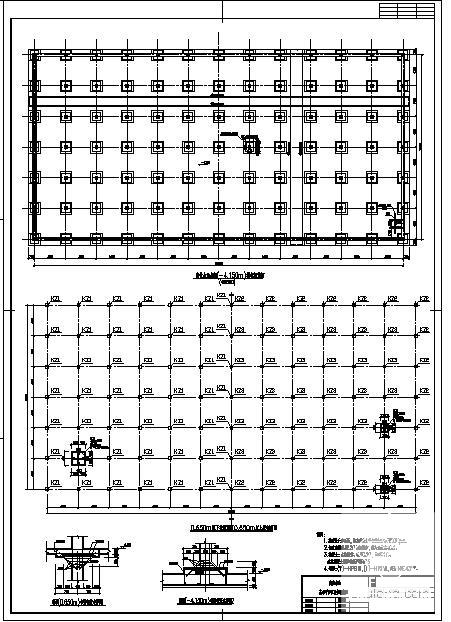

基础结构设计施工图 - 1 -

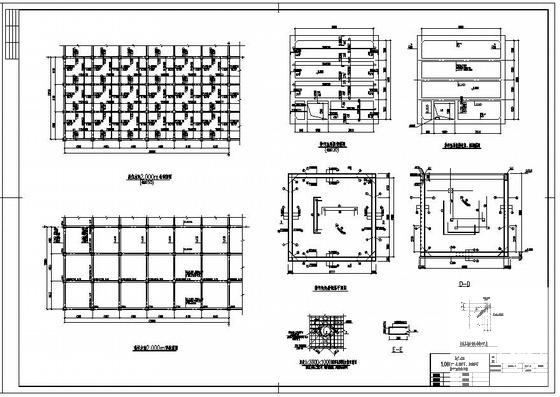

基础结构设计施工图 - 2 -

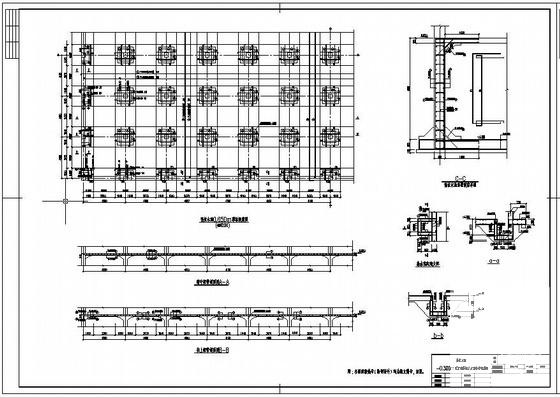

基础结构设计施工图 - 3 -

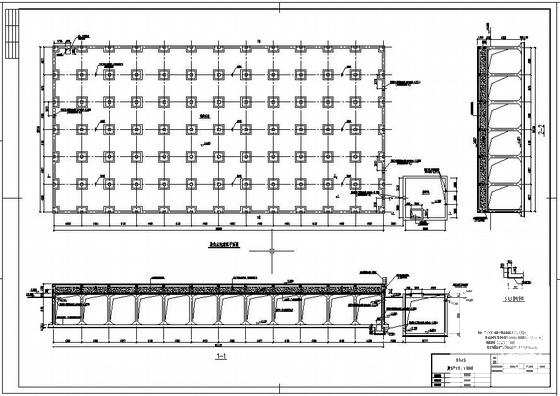

基础结构设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
