第一节 临时用电设计思路
该项目为大型综合医院工程,占地面积大,达32848平方米,场地平面长454m,宽453m;由门急诊、医技楼及住院部,体检中心,行政办公楼,老干部诊疗中心四个单体组成;施工现场用电分散,用电点多,考虑电压降和用电负荷的要求,根据现场实际情况,由3个箱式变电站分三个施工区进行配电,每个施工区的箱式变电站引一条主干线到本区的总开关箱,总开关箱再到各分开关箱。
……
第三节:临时供电平面图设计
该项目施工场地较大,总面积达32848平方米,场地平面长454m,宽453m;由门急诊、医技楼及住院部,体检中心,行政办公楼,老干部诊疗中心四个单体组成;首层裙楼基本连成一个整体。用电的施工部位多,用电较分散,用电设备种类多,数量大,总用电量也大。根据以上特点,该项目用电量分成相对独立的三个用电区,三台箱式变电站分别供给三个区的总配电箱,即总配电箱1、总配电箱2、总配电箱3,总配电箱1负担门急诊、医技楼、1#塔吊、临时办公区及工人宿舍区的供电,设8个分配电箱;总配电箱2负担体检中心,行政办公楼,老干部诊疗中心和2#塔吊的供电,设6个分配电箱;总配电箱3负担住院部、3-4#塔吊和钢筋加工场的供电,设8个分配电箱。具体各配电箱的布置位置及供电线路的导线敷设方式、截面、根数及线路走向见施工临时用电 平面布置图
……
施工临时用电其他设计
第一节 配电箱与开关箱的设计
配电箱和开关箱
变电房配电屏与现场供电系统间须设置隔离开关,以便检修。并应安装电度表,以作为计量。施工现场设置总配电间,采用电缆埋地送至总配电箱,并设标志牌。配电箱和开关箱由专业厂家生产,并有合格证明。现场施工用电实行三级配电,三级保护。配电箱应尽可能放置在干燥通风处,室外电箱要有挡雨措施。配电箱、开关箱应安装端正,牢固,移动式配电箱、开关箱应装在支架上。固定式配电箱和开关的中心点与地面的垂直距离应大于1.4m,小于1.6m。移动式配电箱、开关箱中心点与地面的垂直距离应大于0.8m,小于1.6m。
……
安全用电技术措施和电气防火措施
安全用电技术措施和电气防火措施应和现场的实际情况相适应,重点是:外电防护; 电气设备 的接地(重复接地)、接零(TN—S系统)保护;漏电保护器的装设;“三级配电两级保护”、“一机、一闸、一漏、一箱”;开关电器的装设、维护、检修;对水源、火源、腐蚀变质、易燃易爆物的妥善处置等要素。
……
字数约1.2万字

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

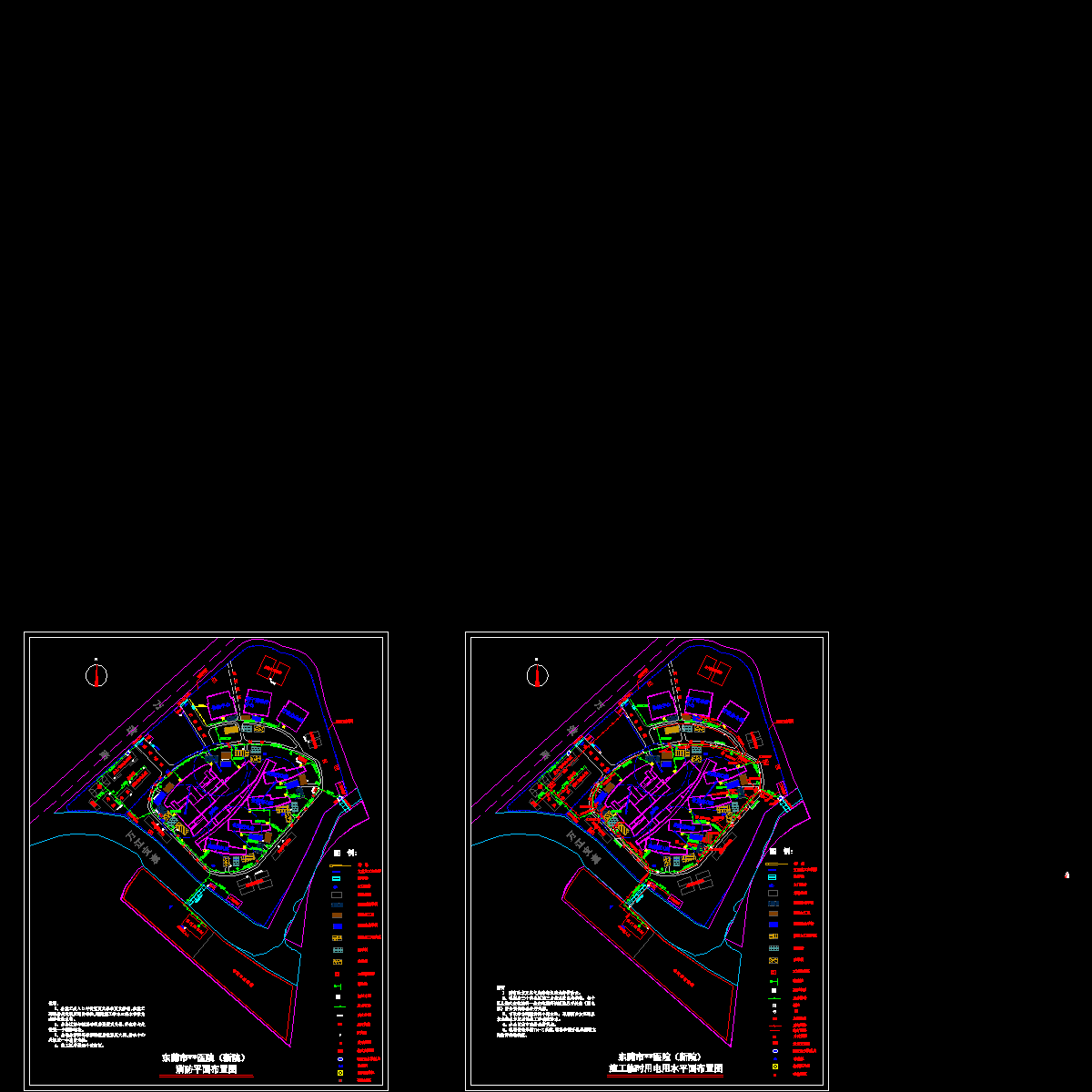

  • y总平面图.dwg
    y总平面图.dwg

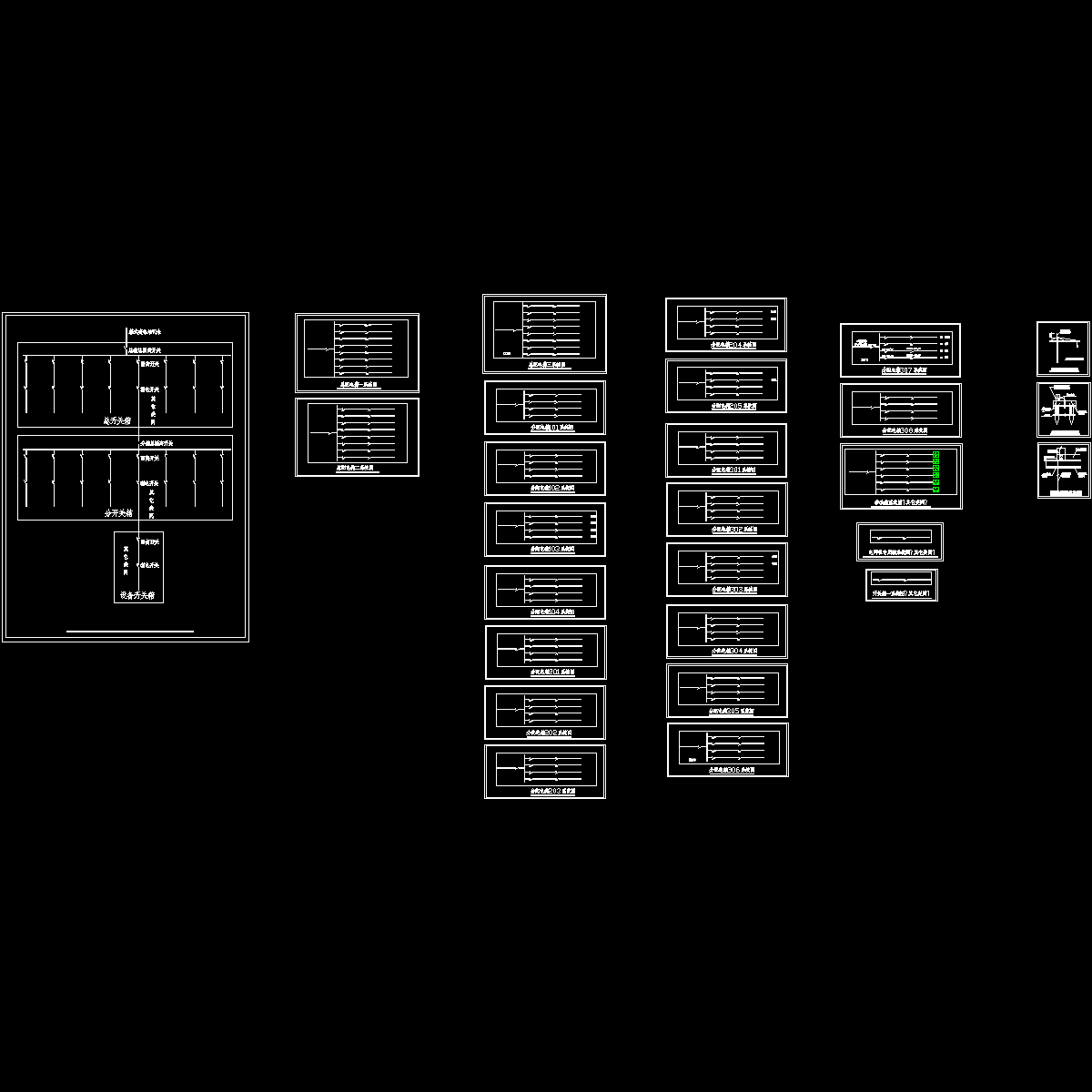

  • 人民医院临时用电系统图三_recover.dwg
    人民医院临时用电系统图三_recover.dwg

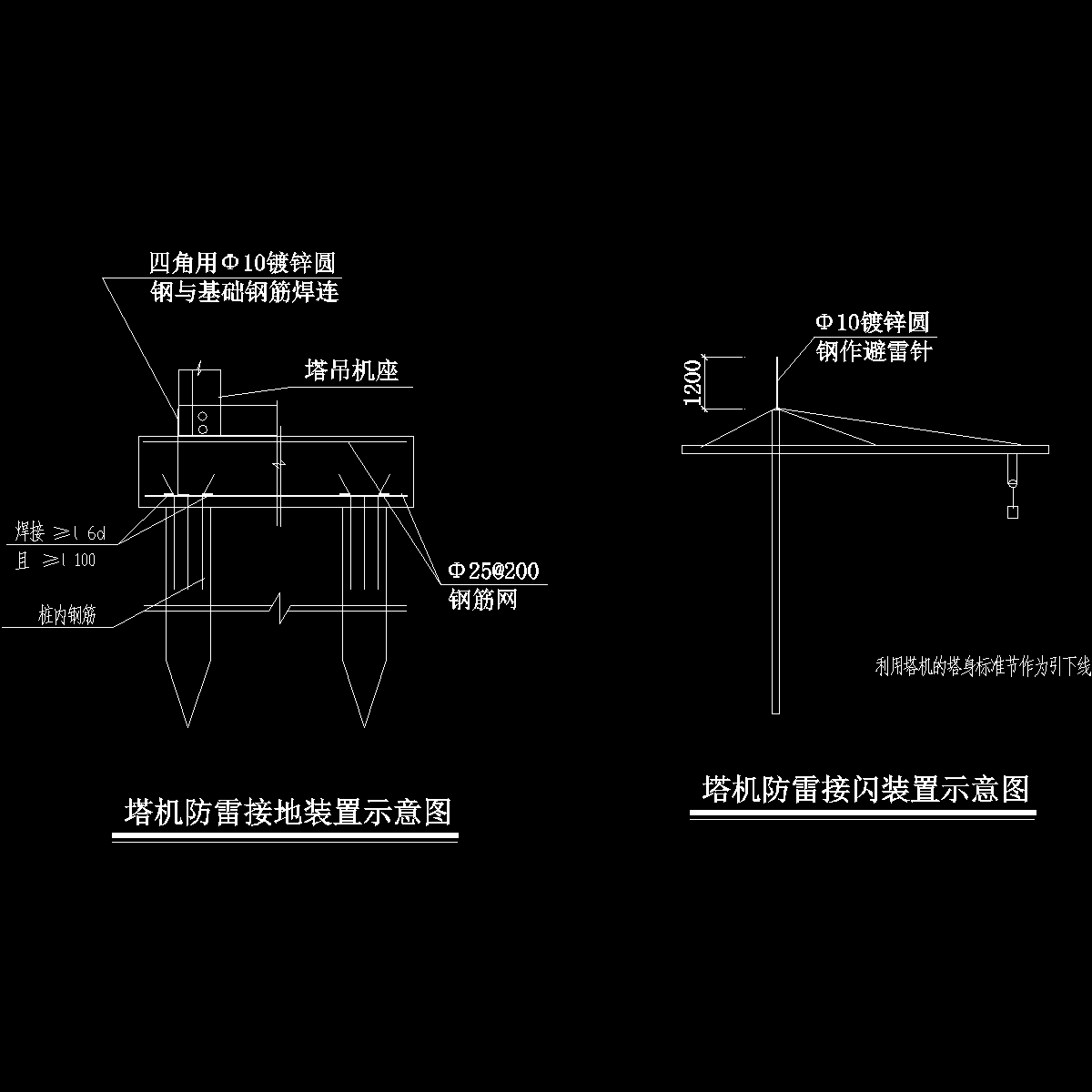

  • 塔吊接地.dwg
    塔吊接地.dwg

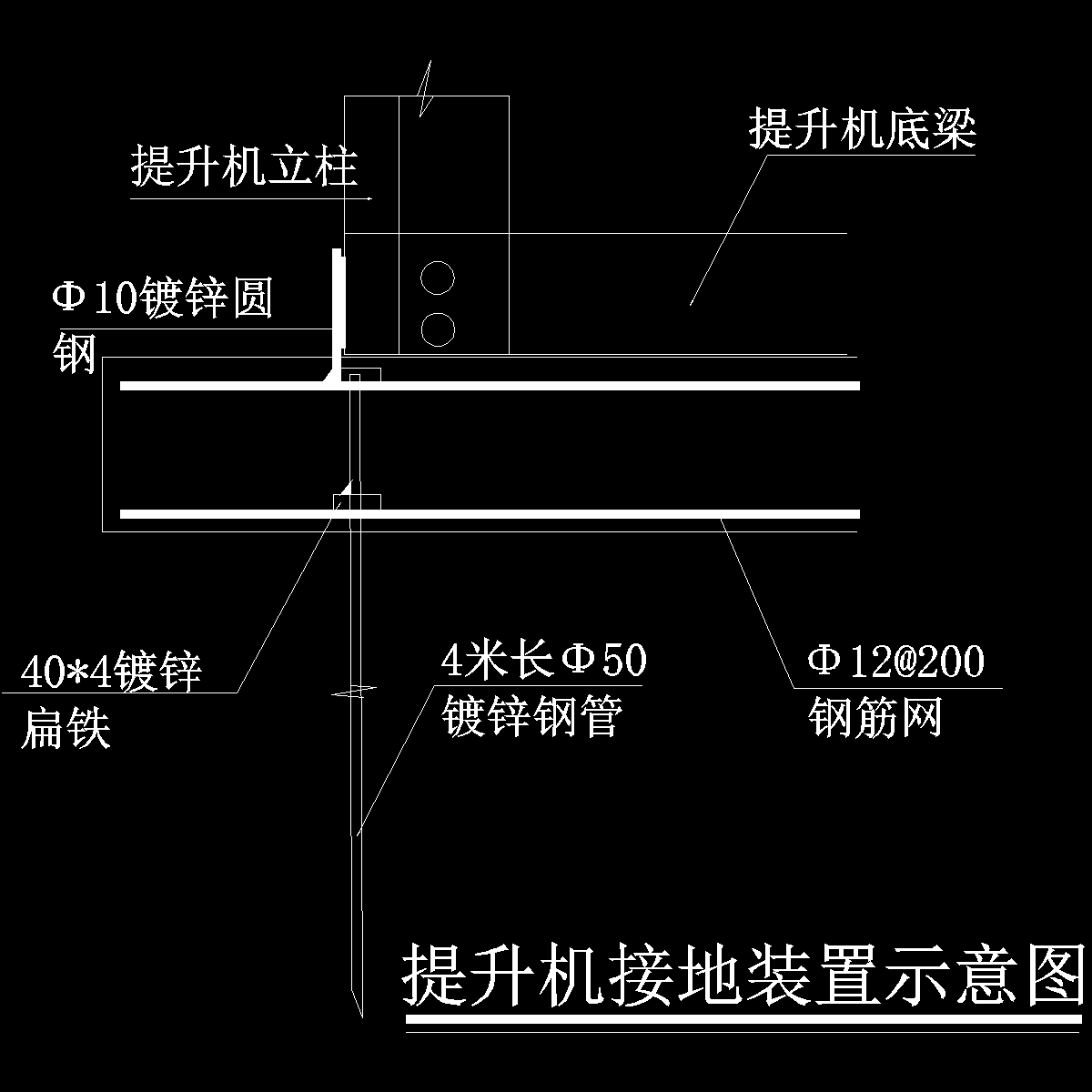

  • 提升机接地.dwg
    提升机接地.dwg
以上是部分截图,请下载附件后查看完整高清内容
