学校食堂采暖设计CAD施工图纸(给排水平面图)(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：教育
• 图纸设计深度：施工图
• 参考图纸：3张
• 设计内容：采暖,其它
• 采暖系统：散热器供暖

附件详情

该项目采用散热器采暖系统，该资料包含采暖及给排水平面图及系统图。

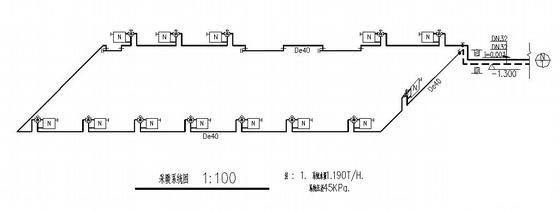

第 1 张图

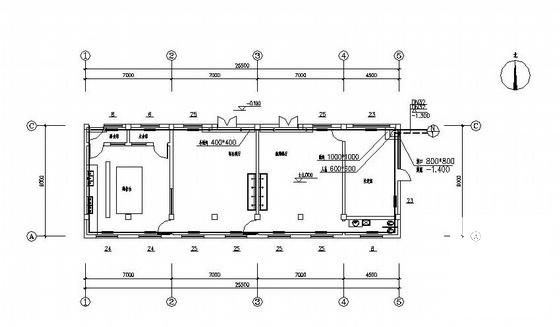

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
