10层配送基地办公楼空调通风CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：10770平方米
• 建筑地上层数：10层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,其它
• 采暖系统：散热器供暖
• 水系统：变流量
• 项目所在地：辽宁

附件详情

该项目为新建工程。主体建筑B1-L10层，总高度45.2m，总建筑面积约为10770m2。空调循环水系统采用末端变流量系统，通风系统用于地下车库、机电房排风及补风；卫生间、电梯机房排风。

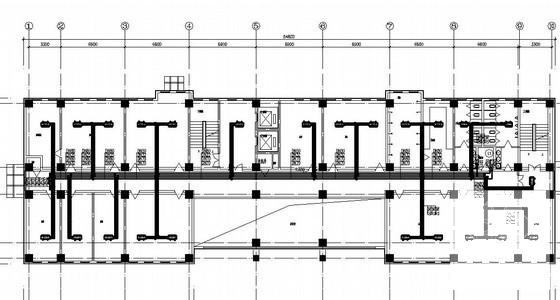

第 1 张图

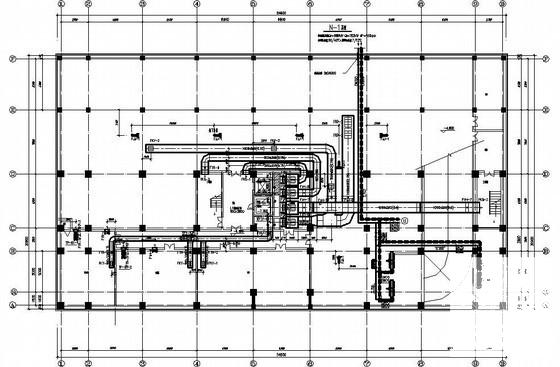

第 2 张图

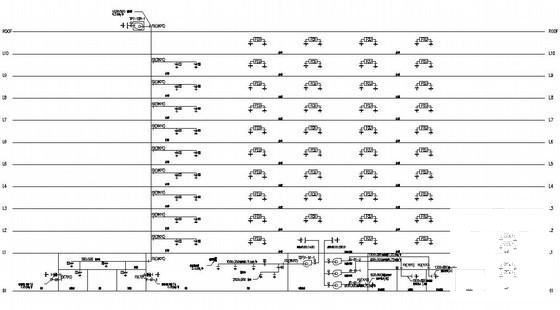

第 3 张图

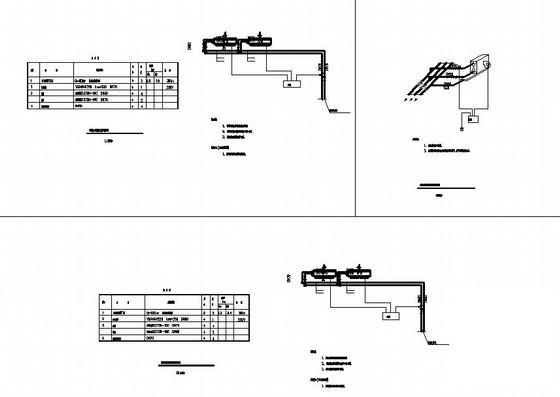

第 4 张图
