18米跨门式刚架结构特种纤维加工中心结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :条形基础, 独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:12张

附件详情

该项目是沈阳某特种纤维加工中心项目,建筑设计结构形式:轻型门式刚架。厂房跨度18米 ,檐口高度7.500米,坡度1:10,厂房外维护墙体及内部墙体均采用MU10承重砖。采用独立基础和墙下条形基础,基础设计等级为丙级,7度设防。

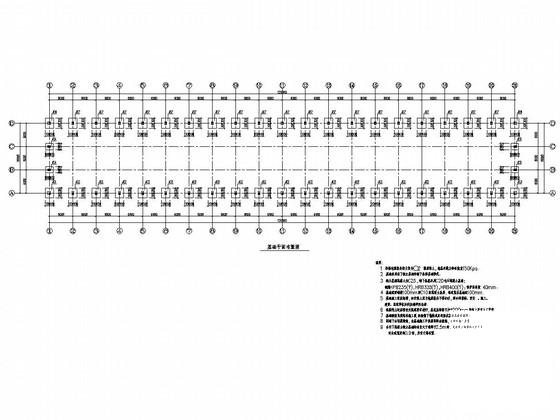

该资料包含:钢 结构设计说明 ,基础平面布置图,基础详图,墙下条形基础及基础梁平面布置图,地沟平面布置图,柱、构造柱平面布置图,地脚螺栓平面布置图,墙体平面布置图,结构 平面布置图 ,檩条图,钢架图,柱间支撑布置图等共计12张图。

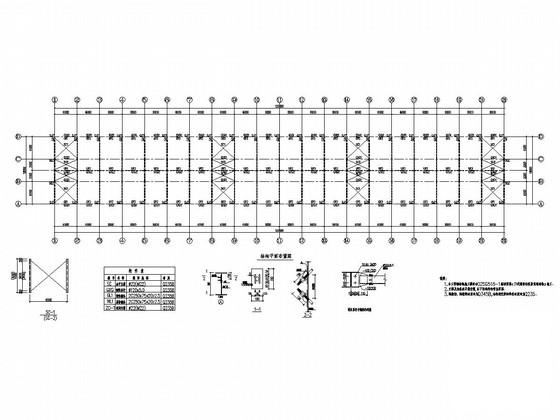

结构平面布置图

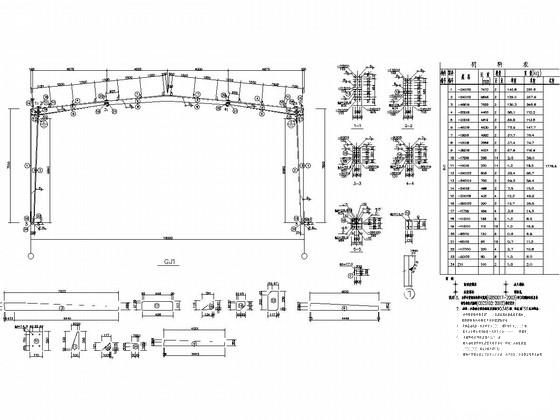

刚架详图

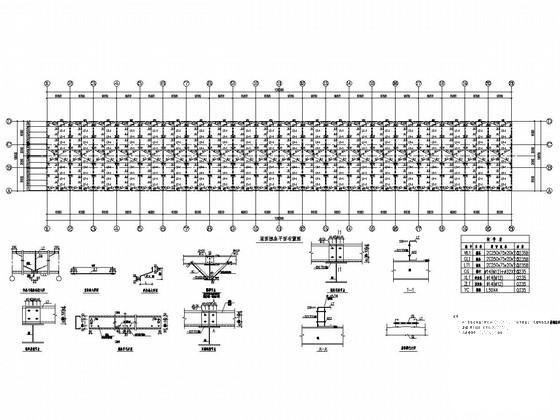

屋面檩条布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 加工中心结构设计 - 1
    加工中心结构设计 - 1
  • 加工中心结构设计 - 2
    加工中心结构设计 - 2
  • 加工中心结构设计 - 3
    加工中心结构设计 - 3
  • 加工中心结构设计 - 4
    加工中心结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
