48米跨门式刚架结构原料库结构施工CAD图纸

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是食品原料库项目,门式刚架结构,柱距:8.0米;跨度:48.0米;檐口高:8.0米、屋面坡度:10%,主体结构设计正常使用年限:50年。檩条、彩钢板使用年限根据产品质量为5~15年不等。8度设防。
该资料包含:钢 结构设计说明 ,基础平面布置图,预埋螺栓平面布置图,柱网及柱间支撑平面布置图,屋面结构系统平面布置图,屋面檩条 平面布置图 ,钢架图等共计8张图。

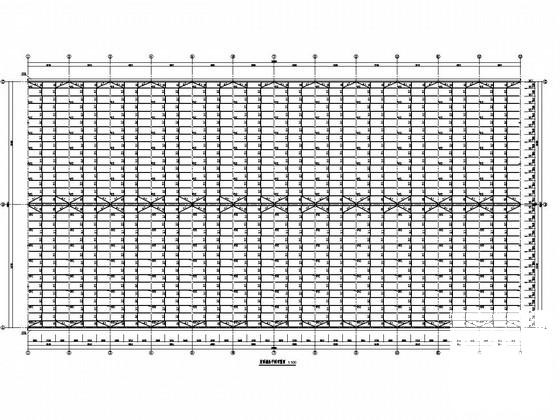

屋面结构系统平面布置图

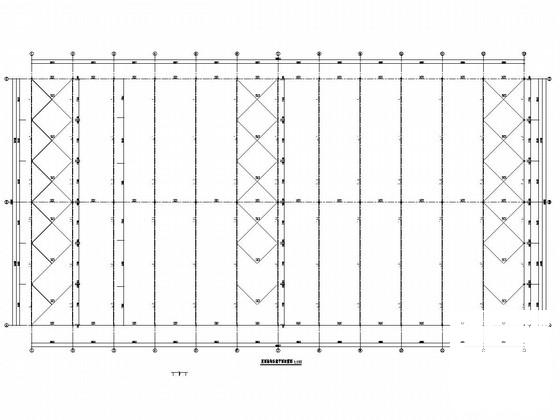

屋面檩条平面布置图

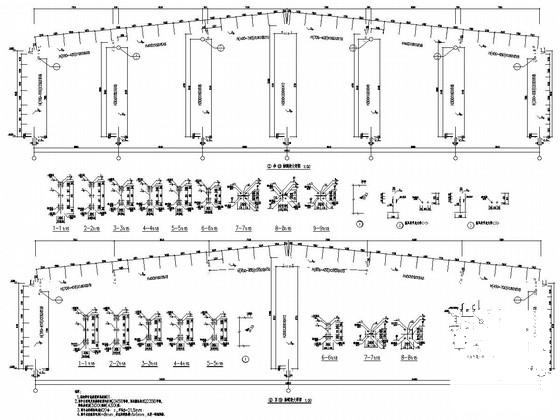

钢架图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 48米跨门式刚架结构原料库结构施工CAD图纸 - 1
    第 1 张图
  • 48米跨门式刚架结构原料库结构施工CAD图纸 - 2
    第 2 张图
  • 48米跨门式刚架结构原料库结构施工CAD图纸 - 3
    第 3 张图
  • 48米跨门式刚架结构原料库结构施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
