32米跨门式刚架结构厂房结构设计施工CAD图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：32.5m
- 抗震设防烈度：7度抗震
- 风压：0.70kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
某32米跨门式刚架厂房结构设计图
该资料为：某32米跨门式刚架厂房结构设计图
该资料包含：
钢结构设计总说明、钢柱平面布置图、屋面结构
平面布置图
、柱撑布置图、屋面檩条布置图、山墙彩板立面图、刚架图共6张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

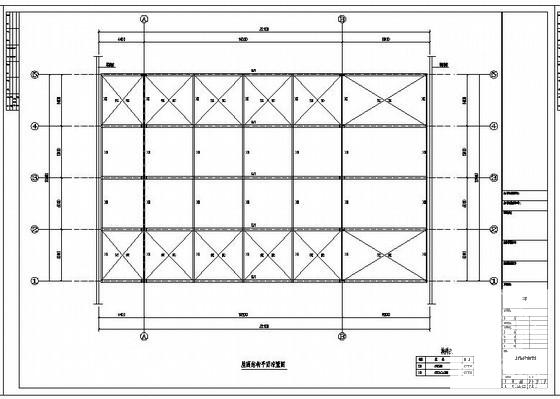

厂房设计图纸 - 1 -

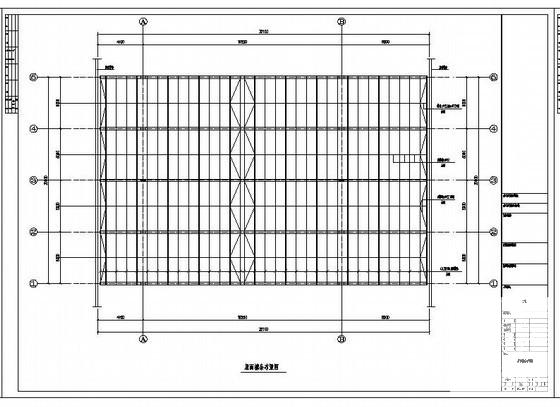

厂房设计图纸 - 2 -

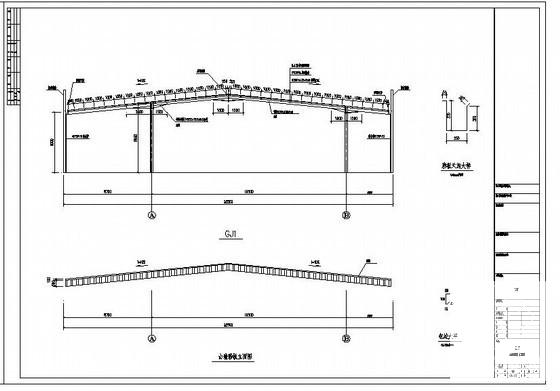

厂房设计图纸 - 3 -

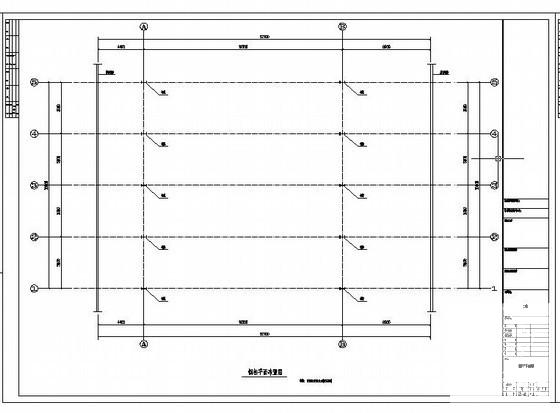

厂房设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
