18米跨门式刚架厂房部分结构设计施工CAD图纸

附件详情

该项目为装饰工程有限公司一期厂房，抗震设防烈度7度，近震，厂房为门式刚架结构，Ⅱ类场地，土壤标准冻结深度为天然地面下0.850m。基础采用预制钢筋砼桩基础，选用第七层混合花岗岩全风化层为地基持力土层，其地基承载力标准值fk=500kpa。室内外高差0.150m，室内地坪标高±0.000m为绝对标高12.000m。

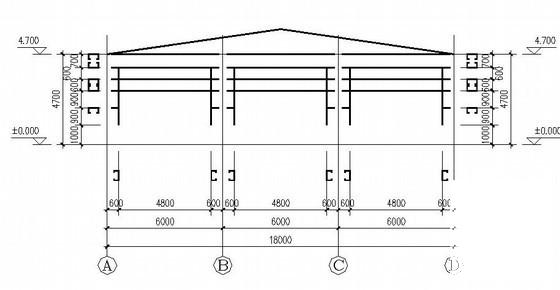

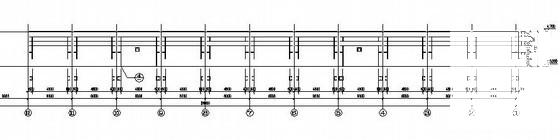

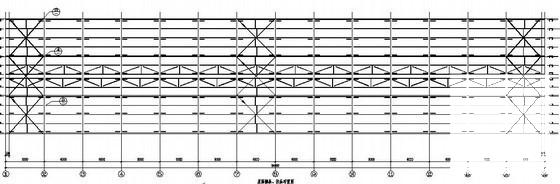

共8张图纸，其中结构5张，包括基础平面布置图，刚架，支撑 平面布置图 ，GJ详图，屋面檩条、拉条布置图，墙梁布置图等。
