单层框架结构污泥脱水机房全套CAD施工大样图2016
-
建筑类别：其他
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：一级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.55kN/平方米
-
参考图纸：23张
-
设计年代：近代
该附件是
钢筋混凝土结构污泥池全套施工图2016
，出图时间是。
建筑概述：建筑总高度8.50m，室内外高差0.30m。包含图纸种类4种：结构、建筑、给排水、电气。
附件内含：结构设计总说明、基础平面布置图、框架柱平面布置图、各层梁板施工图、设备基础施工图、建筑设计总说明、材料做法表、建筑平面图、建筑立面图、建筑剖面图、墙身大样图、给排水设计说明、给排水平面污泥池布置图、管线平面图、污泥调理罐制作图、管道系统图、电气设计说明等，cad格式，共计图纸23张。

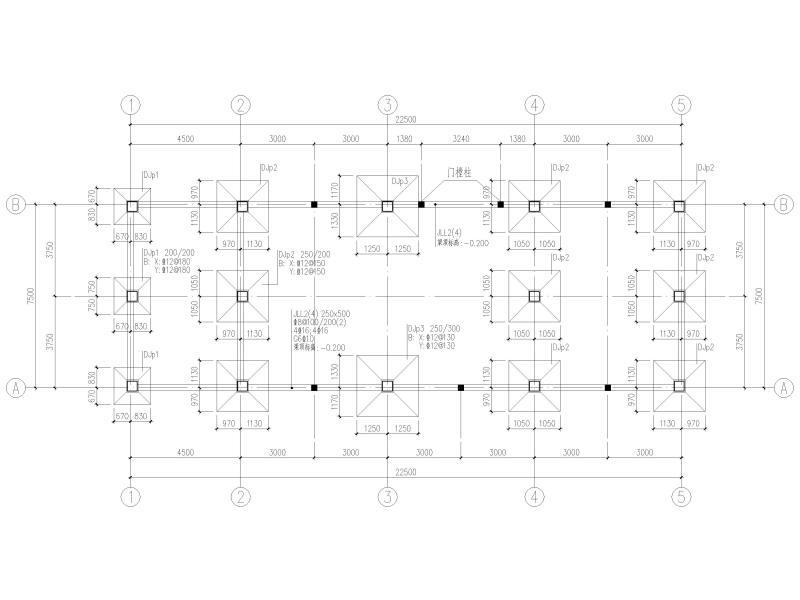

基础平面布置图

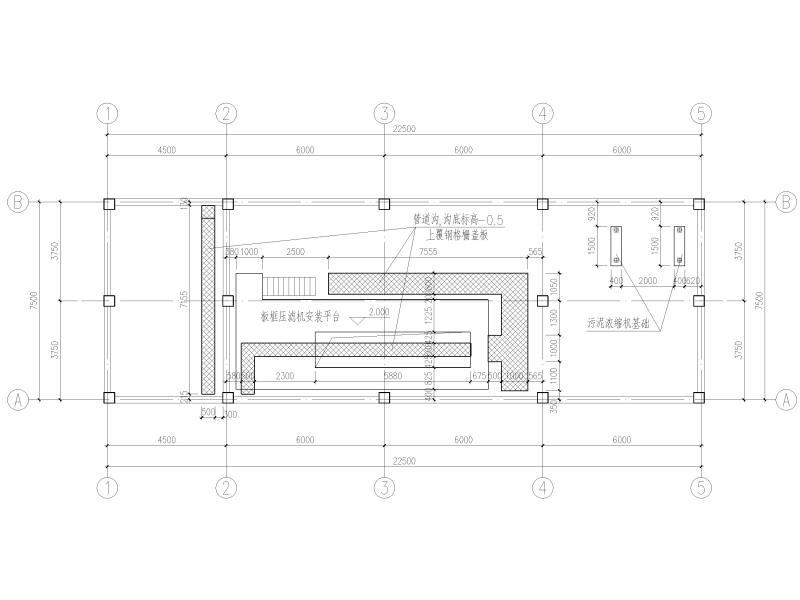

设备基础平面位置图

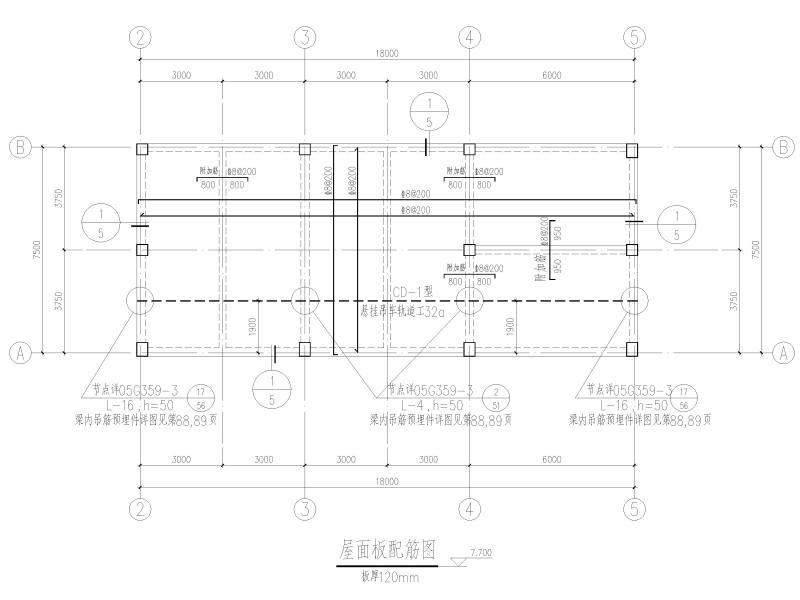

屋面板配筋图

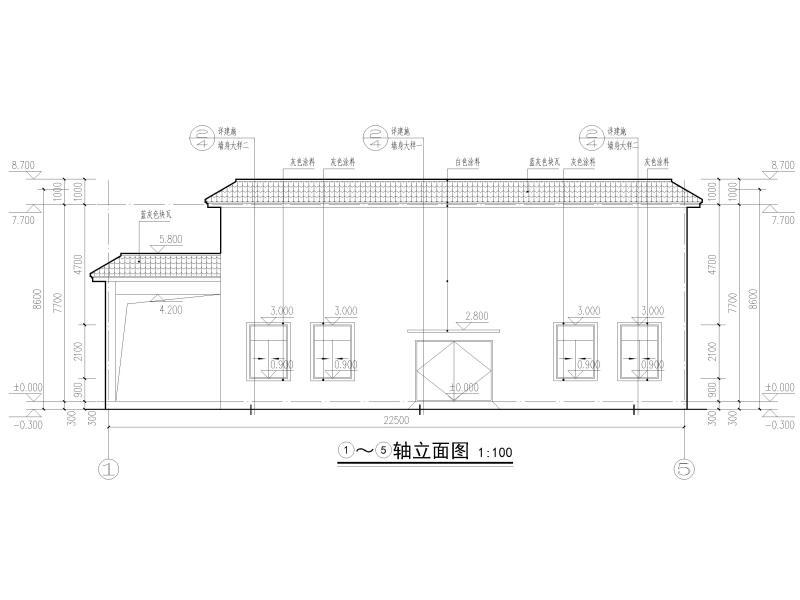

建筑立面图

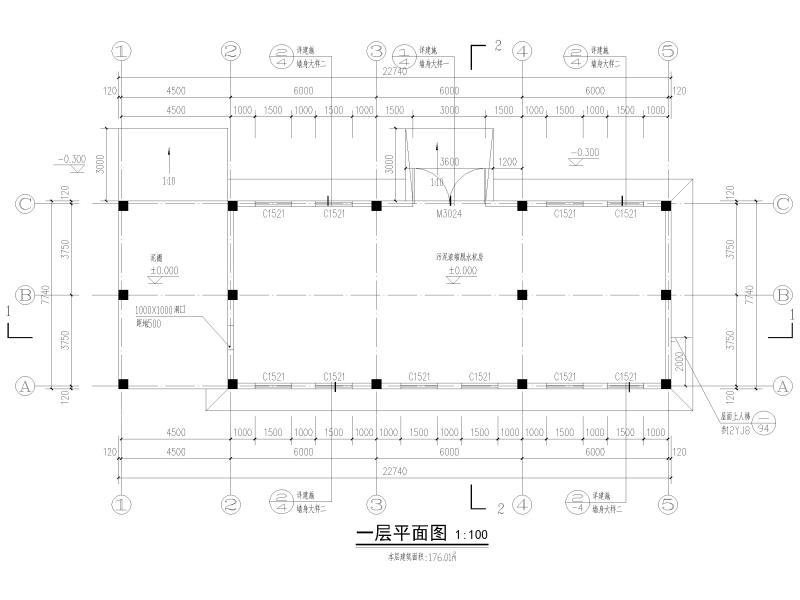

建筑平面图
