单层框架结构消防水泵站全套CAD施工大样图2017

资料简介
赚取积分

建筑类别：工业建筑
厂房建筑高度类型：单层厂房
建筑地上层数：1层
建筑地下层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
特种结构：水池
基础形式：独立基础,筏形基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.30kN/平方米
雪压：0.35kN/平方米
地下室功能：其他
参考图纸：31张
设计年代：近代

该附件是 单层框架结构消防水泵站全套图纸 ，出图时间是10月。

建筑概述：消防水泵站建筑高度为4.95米。建筑占地面积为177.92平方米。包含图纸类型5种：结构、建筑、给排水、电气、暖通。

附件内含：结构设计总说明、水泵房地坑及消防水池底板平面布置图、水泵房地坑及消防水池顶板结构平面图、消防水池顶板配筋平面图、水泵房上部结构施工图、建筑施工图设计总说明、建筑施工图做法说明、建筑平面图、门窗表及门窗分格示意图、建筑立面图、建筑剖面图、节点大样图、电气设计说明、设备及主要材料表、接地平面图......，cad格式，共计图纸31张。

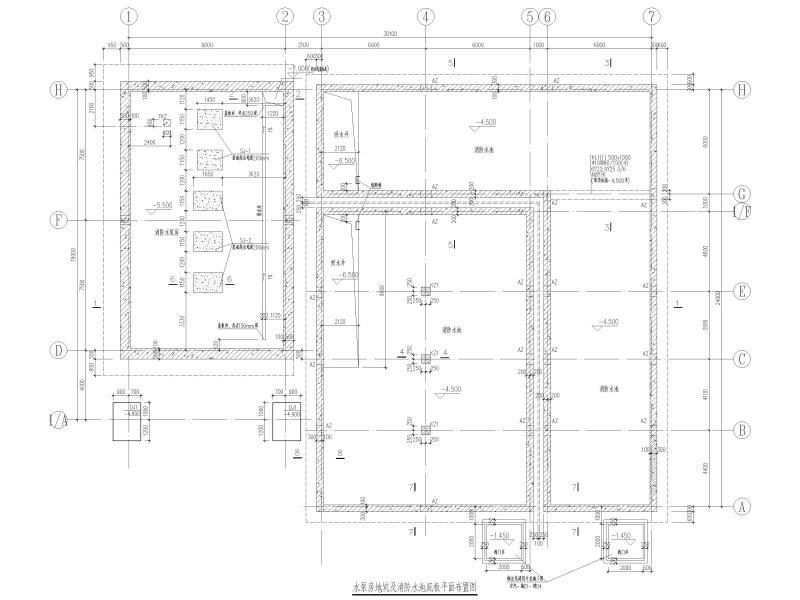

水泵房地坑及消防水池底板平面布置图

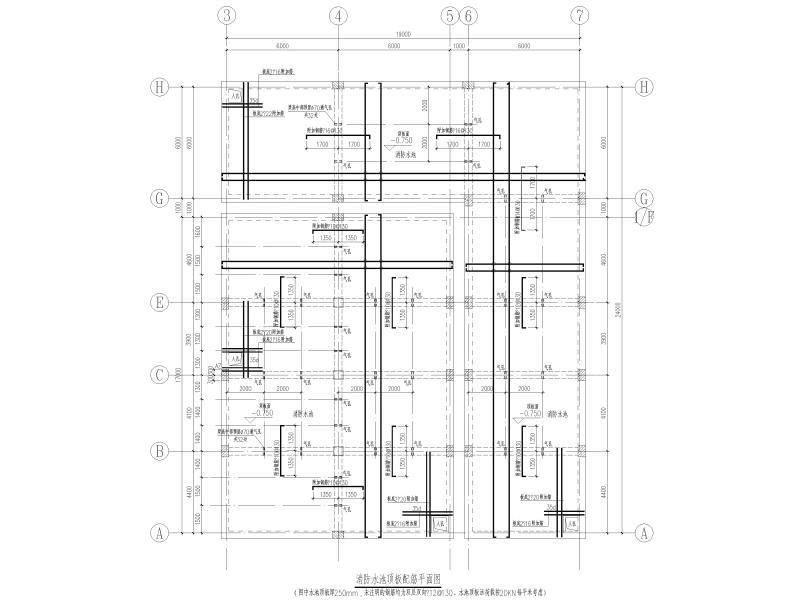

消防水池顶板配筋平面图

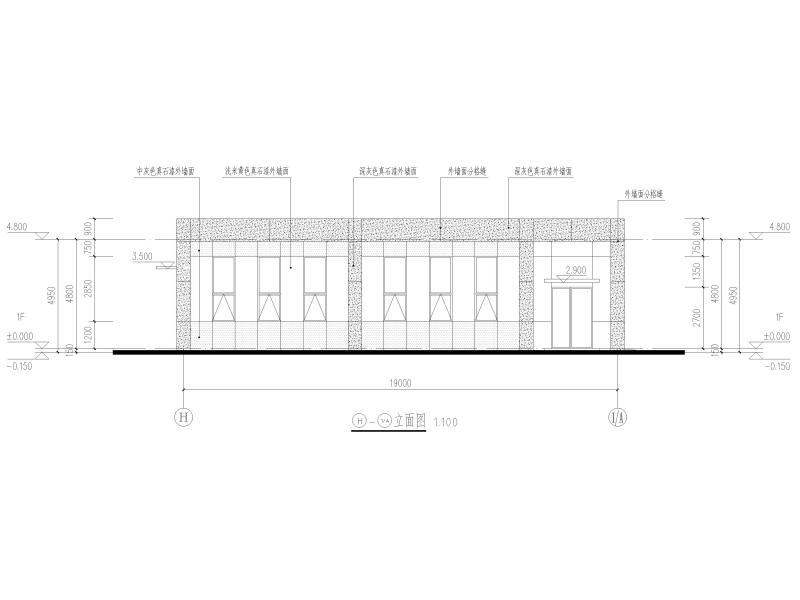

建筑立面图

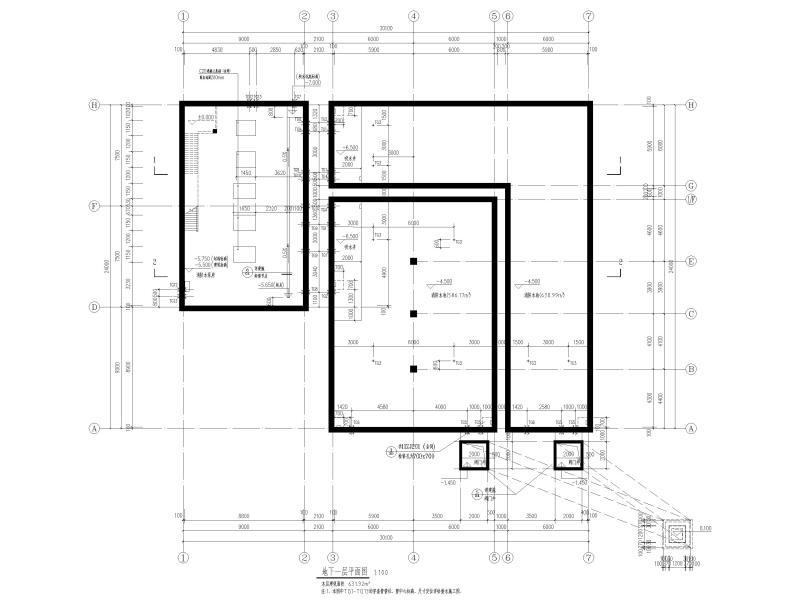

建筑平面图

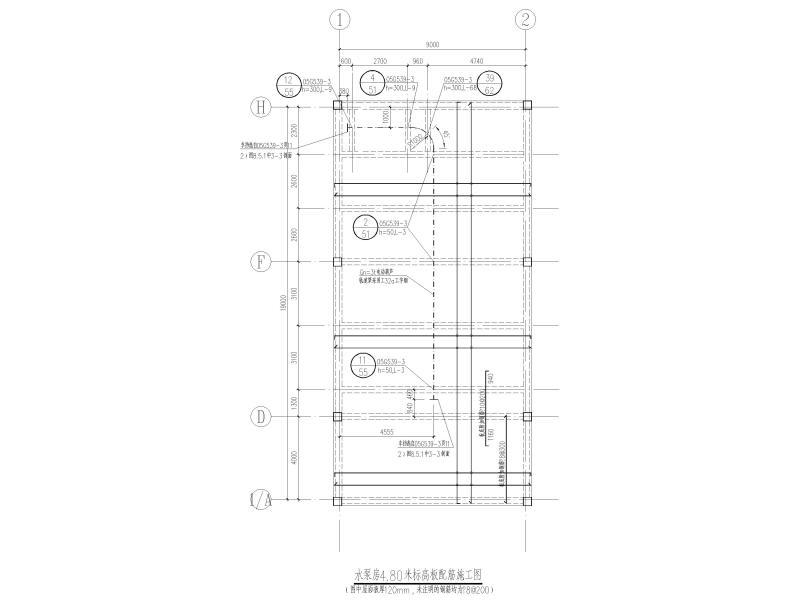

水泵房板配筋施工图
