单层框架结构车间操作室施工CAD图纸2017
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.25kN/平方米
-
参考图纸：13张
-
设计年代：近代
该附件是
单层框架结构车间操作室施工图
，出图时间是3月。
建筑概述:该资料平面尺寸为46×8米，结构总高度为4.8米。包含图纸类型2种：结构、建筑。
附件内含：混凝土
结构设计说明
、桩位布置图、承台及柱布置图、梁板配筋图 、污水收集池、建筑设计说明、建筑平面图、卫生间平面图、门窗立面及门窗表、建筑立面图、建筑剖面图...... ，cad格式，共计图纸13张。

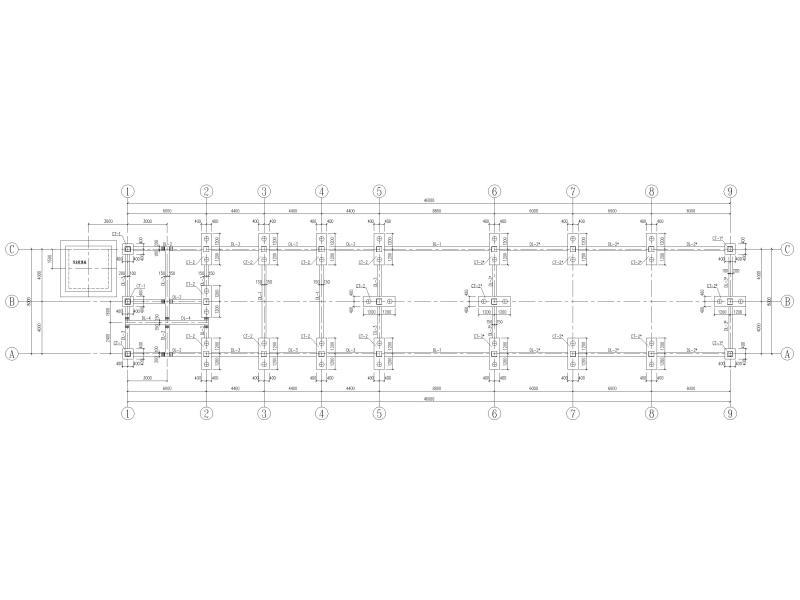

承台平面布置图

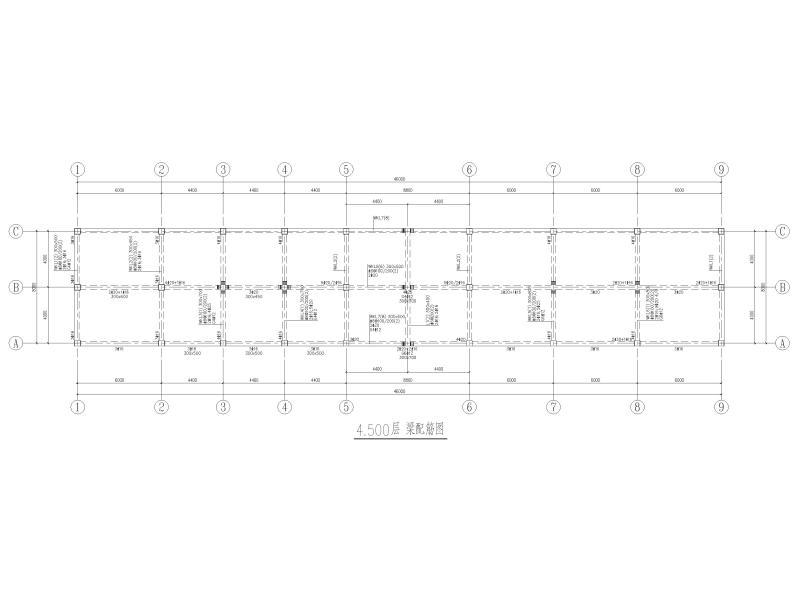

梁配筋图

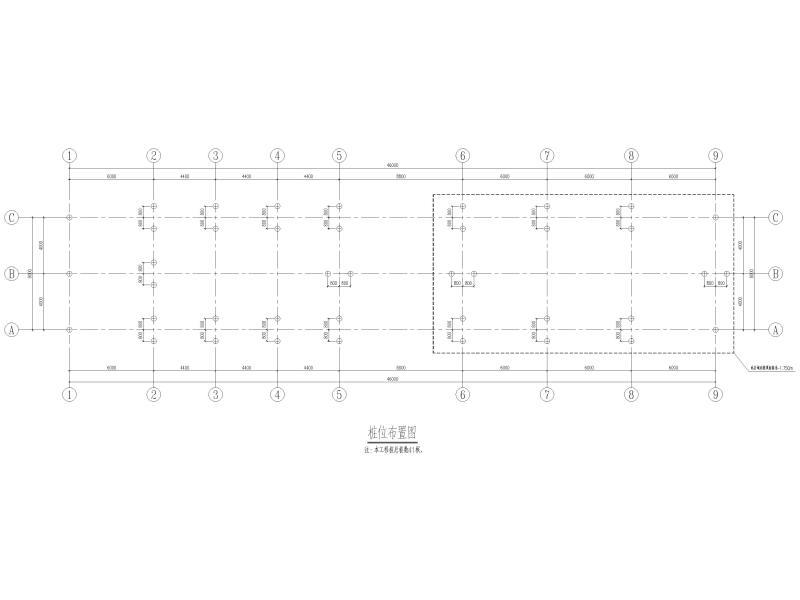

桩位布置图

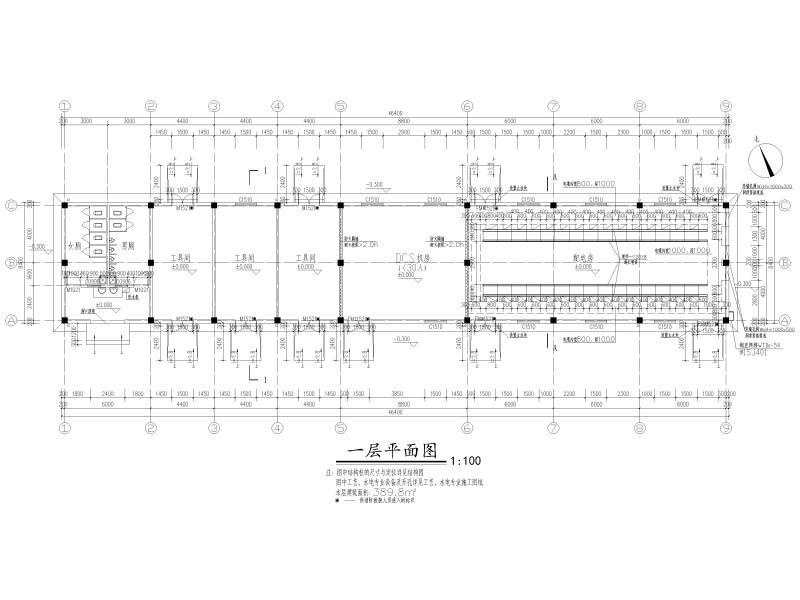

建筑平面图

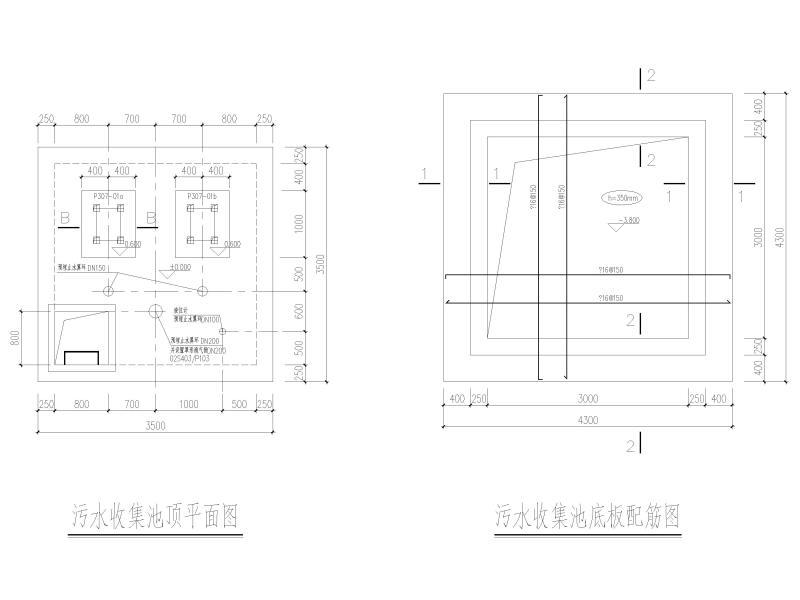

污水收集池
雨蓬详图
