框架结构地下室节点大样图纸2017(CAD)

该附件是 框架结构地下室节点大样图2017(CAD) ,共图纸1张。
内容包含:预留管穿混凝土墙大样、底板与内隔砖墙交接处防水大样、预留管穿底板大样、外墙后浇带防水构造 、楼板后浇带防水构造 、截水沟大样、地下室顶板、底板后浇带防水构造、施工缝防水构造、地下室设备管线穿防火墙大样、桩头防水构造(结构底板)大样 、地下室底板、局部车位平面详图、集水坑钢盖板大样图、景观侧墙构造、水平施工缝(结构底板)、地下室梯段临车库侧墙构造、翼环式穿墙管防水构造、非预埋式穿墙管防水构造、橡胶防撞板...
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

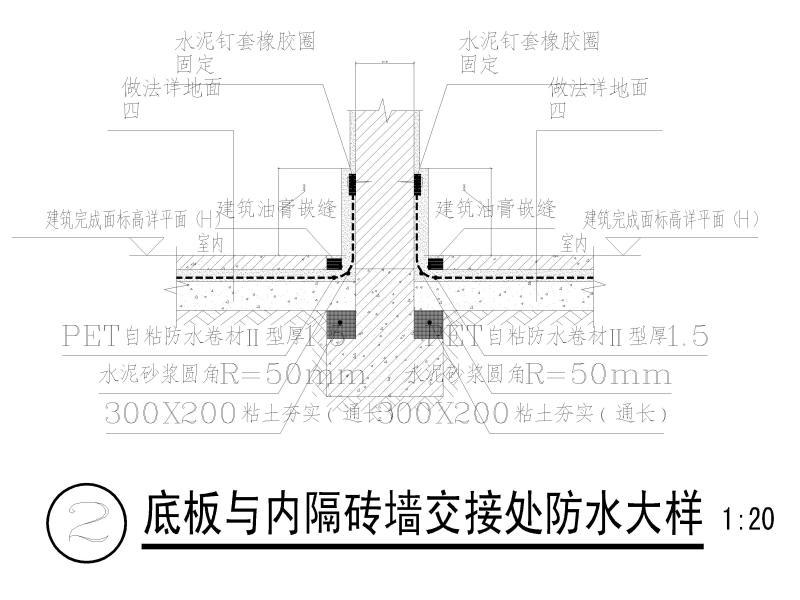

底板与内隔砖墙交接处防水大样

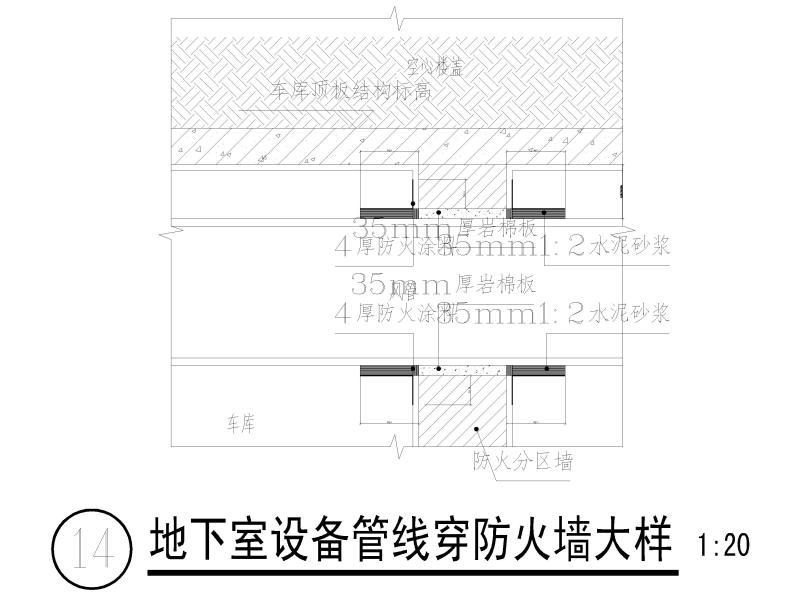

地下室设备管线穿防火墙大样

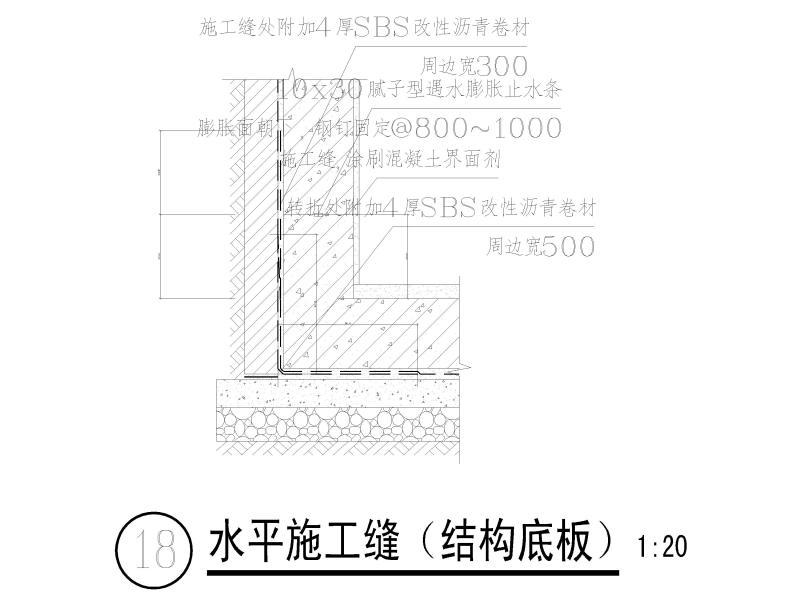

结构底板水平施工缝

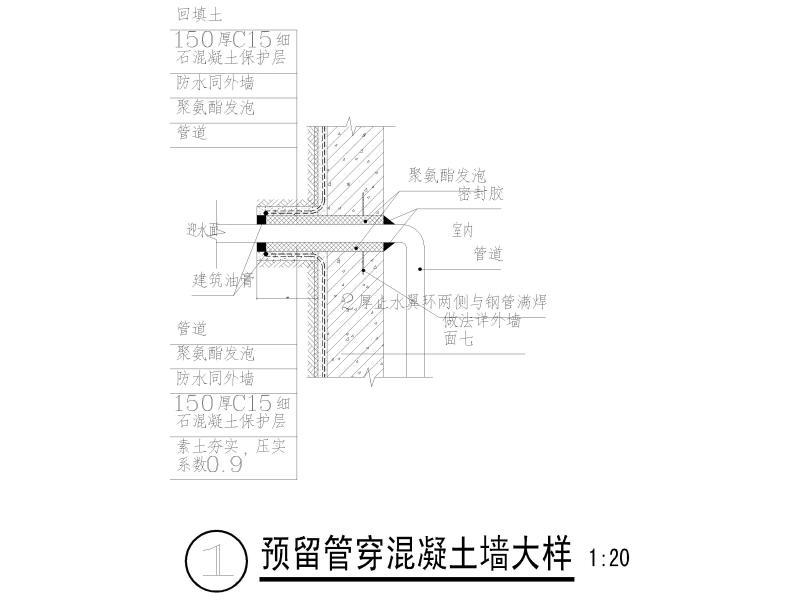

预留管穿混凝土墙大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构地下室 - 1
    框架结构地下室 - 1
  • 框架结构地下室 - 2
    框架结构地下室 - 2
  • 框架结构地下室 - 3
    框架结构地下室 - 3
  • 框架结构地下室 - 4
    框架结构地下室 - 4
以上是部分截图,请下载附件后查看完整高清内容
