钢框架结构会馆节点大样图纸（CAD）
该附件是
钢框架结构会馆节点大样图（CAD）
，共图纸1张。
内容分为3部分：圆管柱&梁连接构造详图、降板构造详图及梁梁铰接节点、压型钢板构造详图。主要包含：框架梁与圆管柱连接、结构剖面详图、三向接合示意图、降板区大样、梁梁铰接节点、钢承板楼板配筋图、钢承板纵向对接方式、柱角支承角铁施工大样、钢承板梁上固定施工大样...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

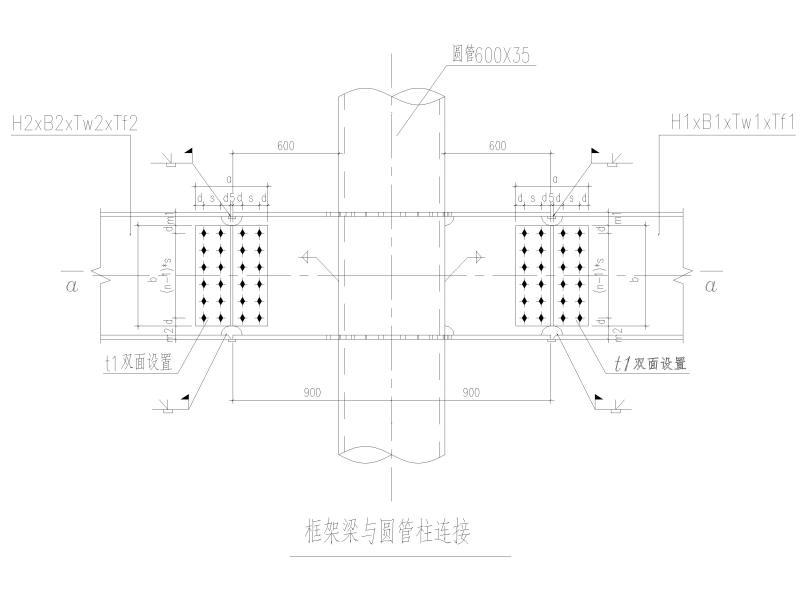

框架梁与圆管柱连接

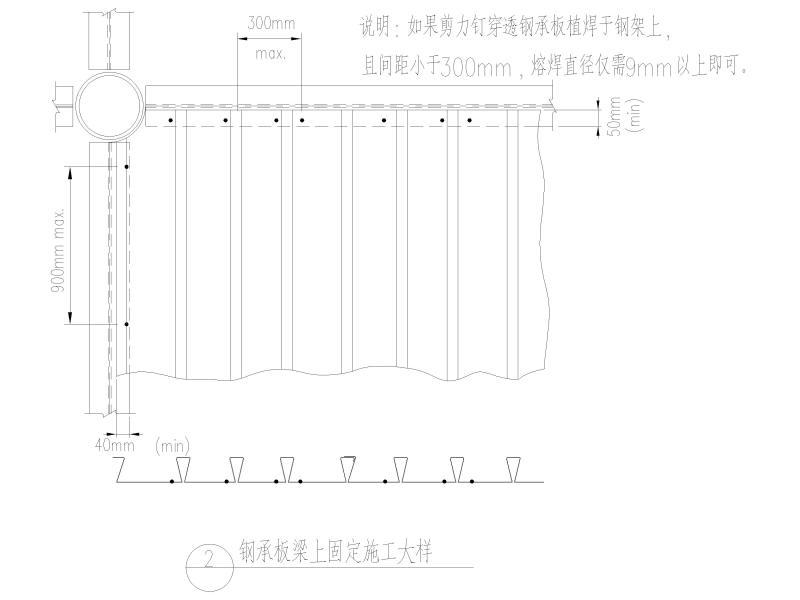

钢承板梁上固定施工大样

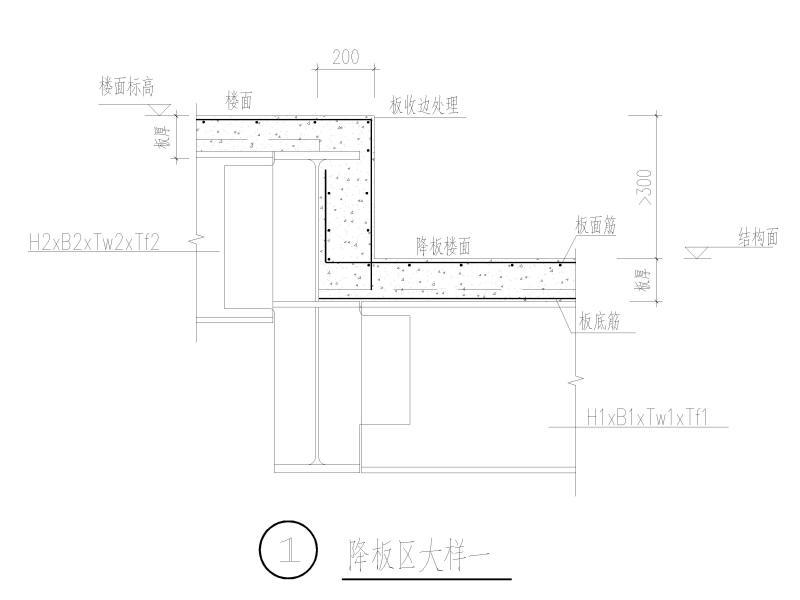

降板区大样
