钢桁架屋面结构节点详图纸2017（CAD）
该附件是
钢桁架屋面结构
节点详图
（CAD）
，共图纸1张，出图时间是。
该资料屋面_大屋面局部采用钢梁+混凝土楼面，屋面板均采用钢筋桁架楼承板。
主要内容：钢结构屋面埋件定位图、钢梁示意图、钢筋桁架模板平行钢梁布置平面示意图、钢筋桁架模板垂直钢梁布置平面示意图、钢结构楼板中间支座连接节点、梁板栓钉布置图、隅撑安装示意图、钢结构楼板开洞洞口节点（洞边无梁）、钢筋桁架模板与钢梁连接示意图、预埋件大样...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

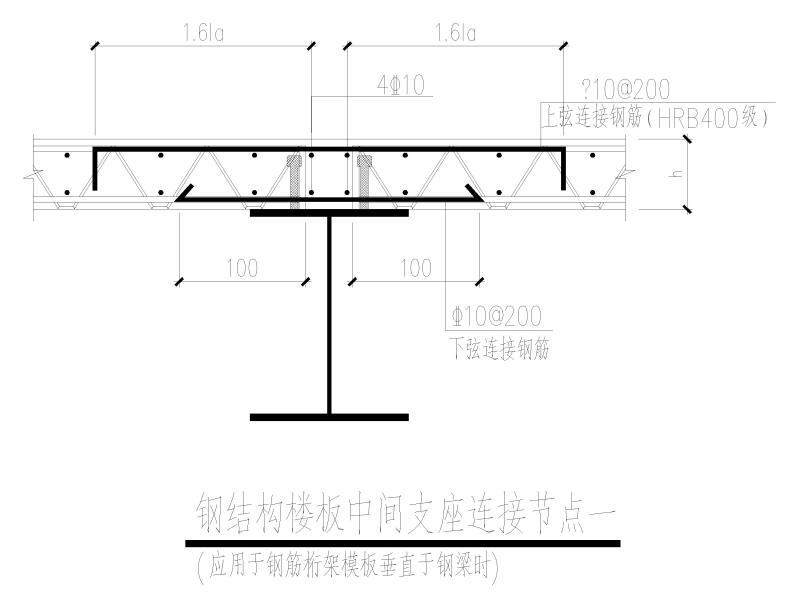

钢结构楼板中间支座连接节点

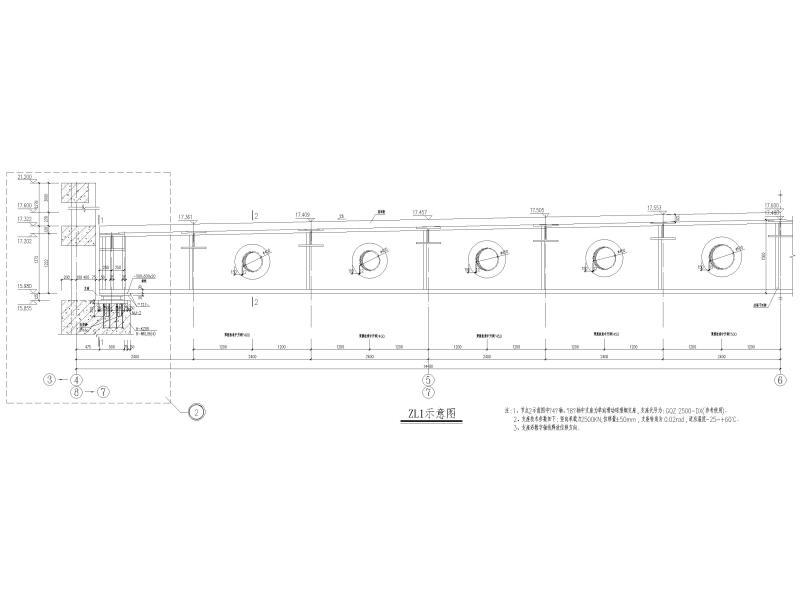

主梁示意图

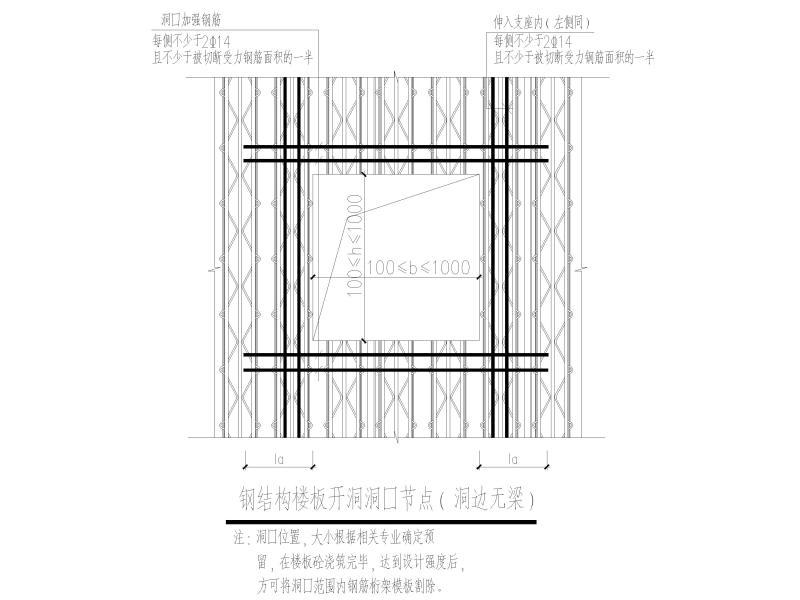

钢结构楼板开洞洞口节点
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
桁架结构节点 - 1 -
桁架结构节点 - 2 -
桁架结构节点 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.48 MB
- 收藏次数：0
-
文件名称：
附件-996976058575989776.dwg
桁架结构节点下载
