滑冰场钢屋面桁架平面详图纸（CAD）
该附件是滑冰场钢屋面桁架平面详图（CAD），共图纸1张。
主要内容：冰场钢屋面平面图、索及配件技术要求、桁架布置剖面图、支座详图、矩形管定位示意图、锁夹构造示意图、钢
结构设计说明
、结构剖面详图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

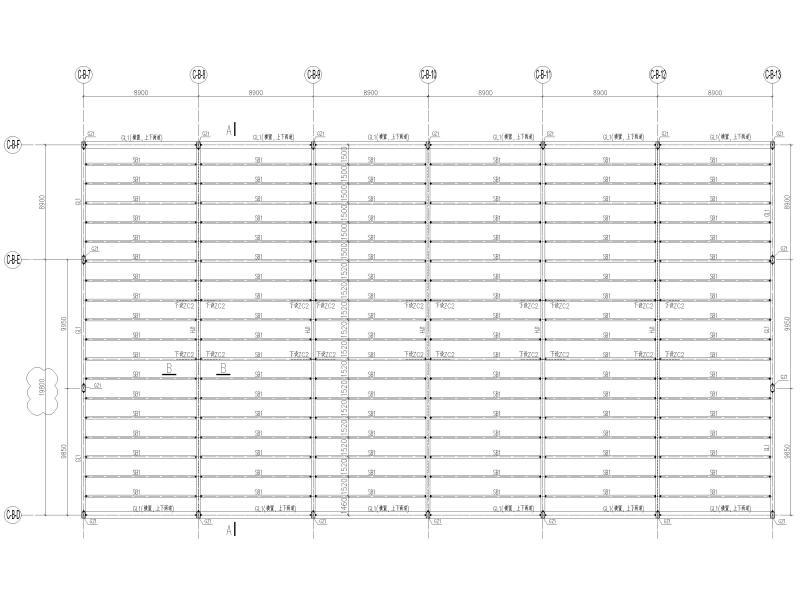

冰场钢屋面平面图

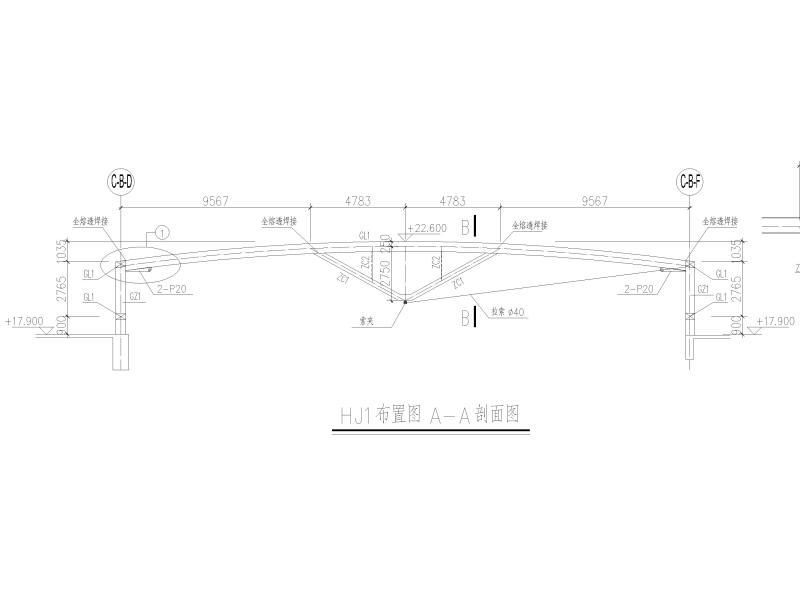

桁架布置剖面图

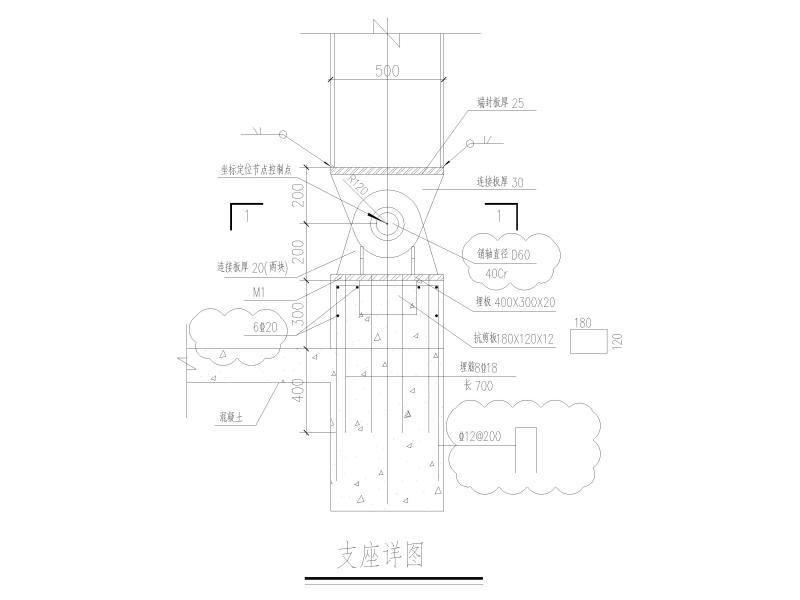

支座详图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
钢桁架图纸 - 1 -
钢桁架图纸 - 2 -
钢桁架图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
