钢结构体验馆节点详图纸2017（CAD）
该附件是
钢结构体验馆
节点详图
，出图时间是。
建筑概述：建筑为数学奥妙体验馆，地上主体部分为钢框架结构展厅，屋面为网壳结构。
内容包含：首层底纵剖节点图、金属屋面纵剖面、屋顶边缘纵截面、梁纵剖节点图、窗顶纵剖节点图、窗底纵剖节点图、坡道大样、主入口台阶大样、室内窗前栏杆单元、楼梯起步栏杆、楼梯栏杆、楼梯水平段栏杆、扶手末端与墙相接详图、靠墙扶手详图......，cad格式，共图纸2张。
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

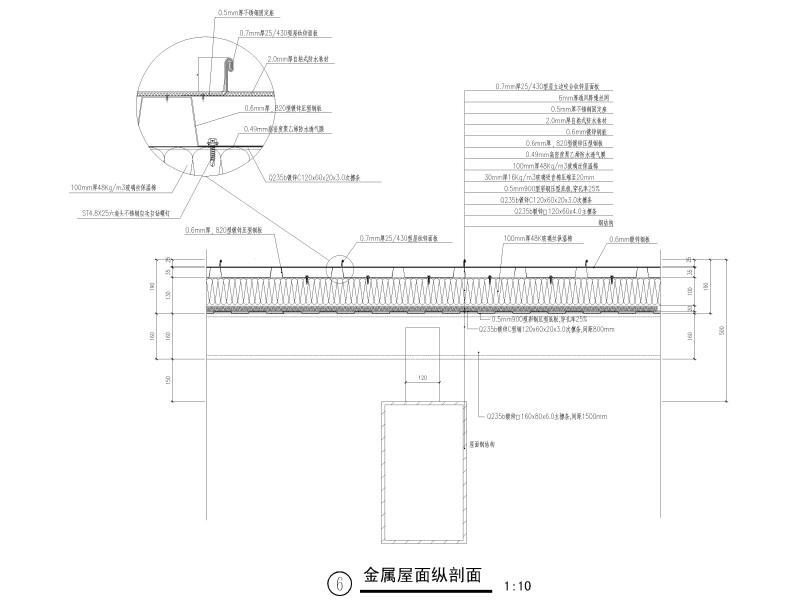

金属屋面纵剖面

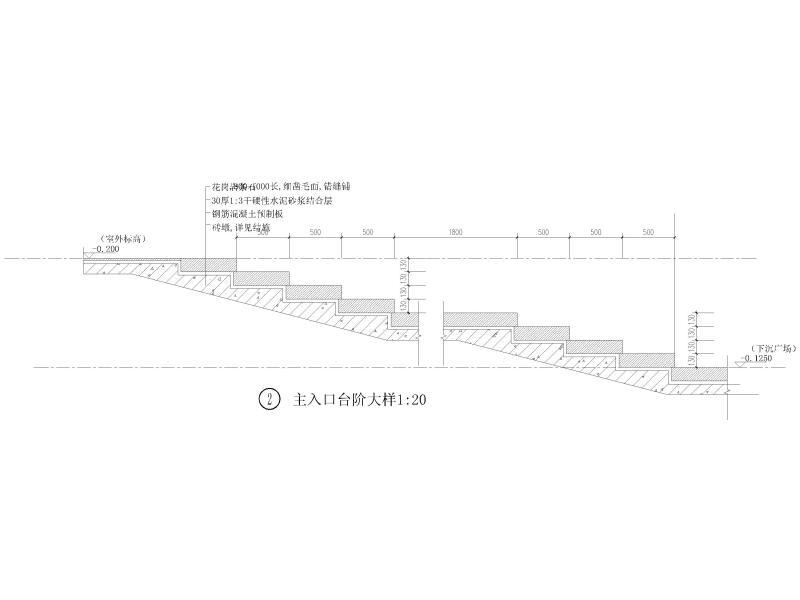

主入口台阶大样

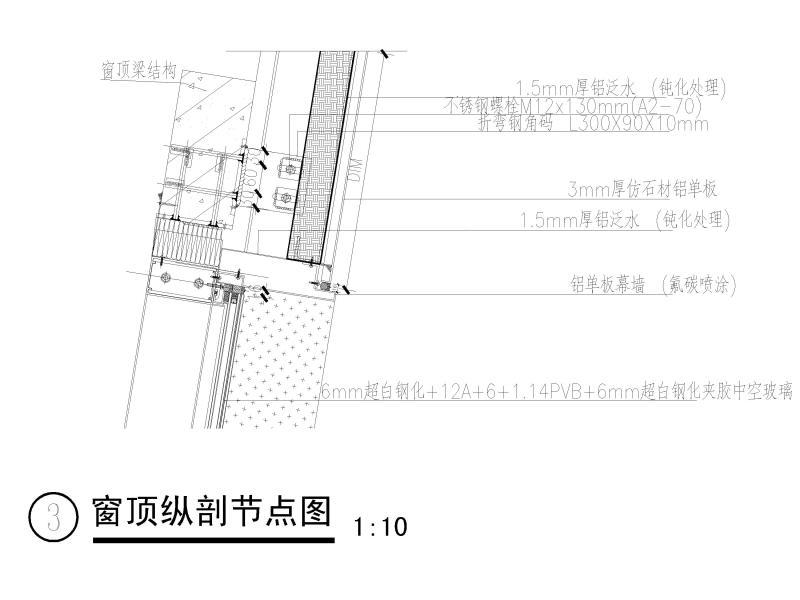

窗顶纵剖节点图

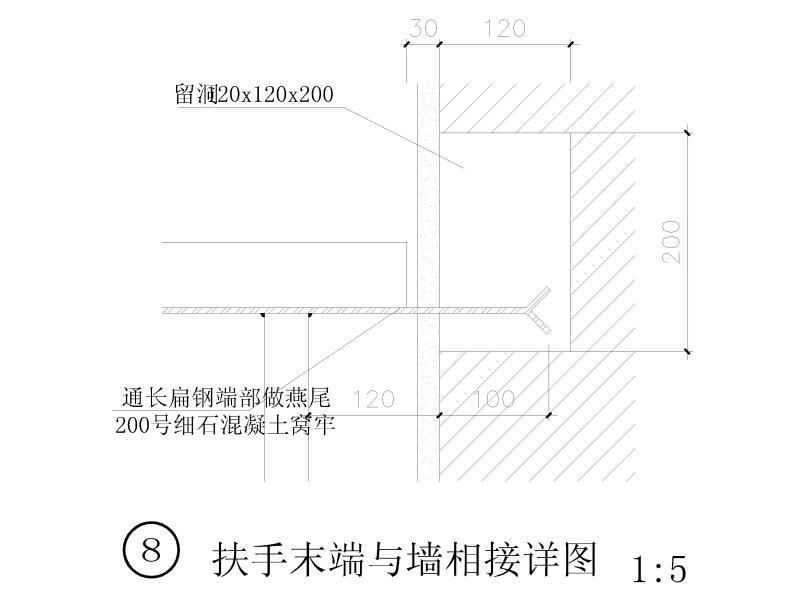

扶手末端与墙相接详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢结构节点详图 - 1 -
钢结构节点详图 - 2 -
钢结构节点详图 - 3 -
钢结构节点详图 - 4
以上是部分截图，请下载附件后查看完整高清内容
