污水收集池结构详大样图2017（CAD）
该附件是
污水收集池结构详图（CAD）
，共图纸2张，出图时间是。
内容主要包含：
结构设计说明
、水池设计说明、污水收集池池底平面图、污水收集池池顶平面图、污水收集池池底配筋图、污水收集池池板顶配筋图、人孔翻边详图、钢爬梯详图、池壁边转角处配筋大样、结构剖面详图、洞口加强钢筋大样、钢盖板结构图、预埋件大样图...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

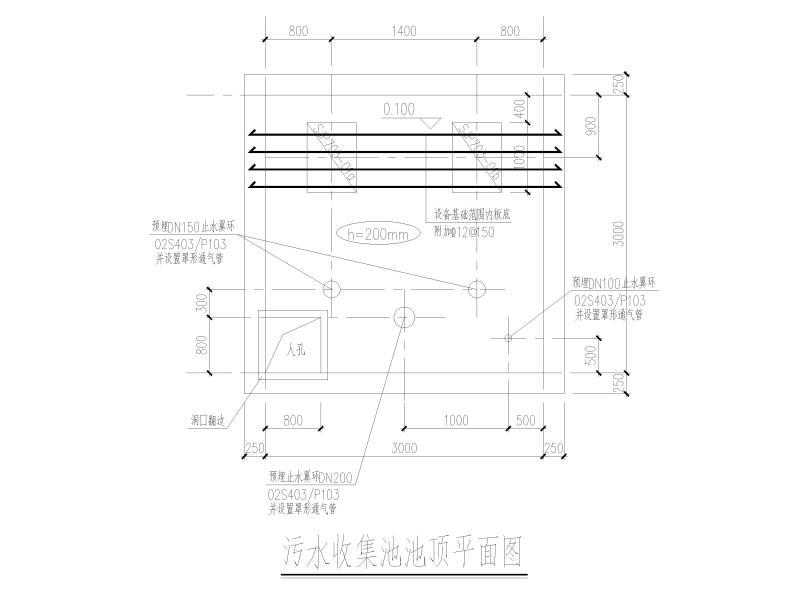

污水收集池池顶平面图

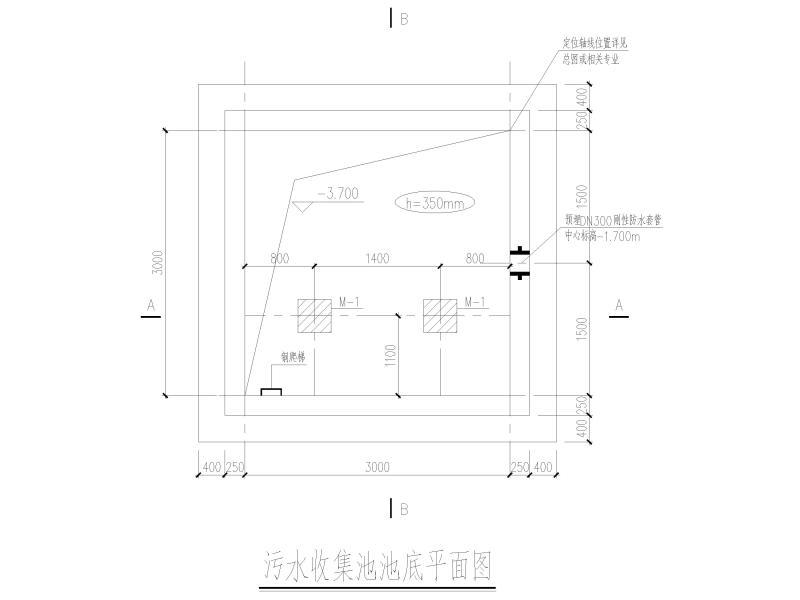

污水收集池池底平面图

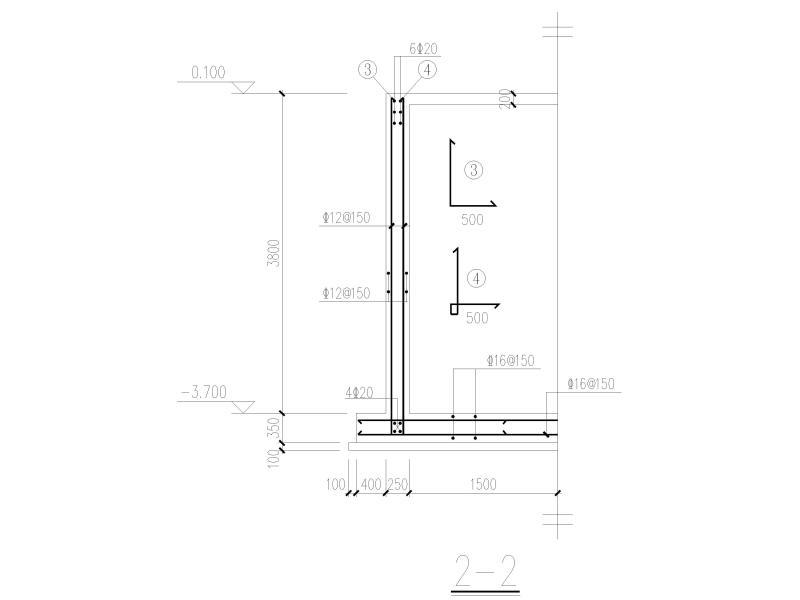

结构剖面图

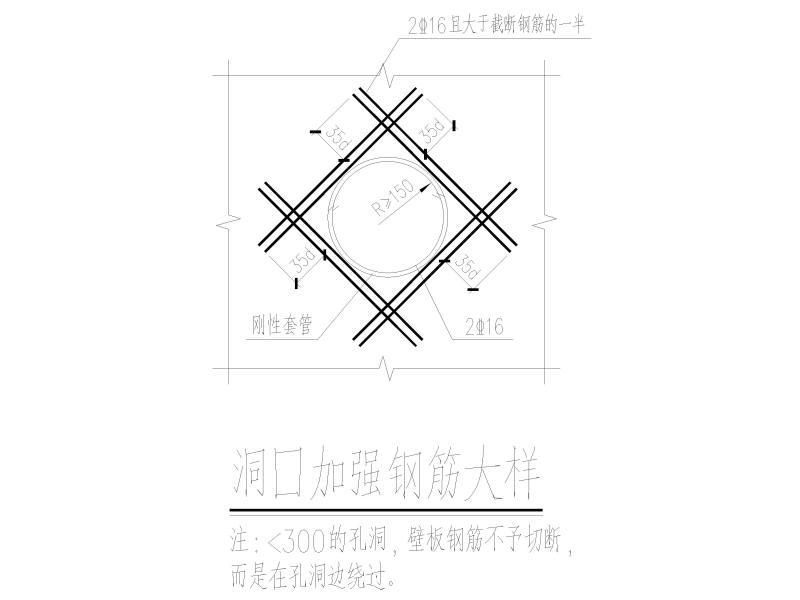

洞口加强钢筋大样
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
结构大样图 - 1 -
结构大样图 - 2 -
结构大样图 - 3 -
结构大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
