2层框架结构包装更衣车间施工CAD图纸2017
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.25kN/平方米
-
参考图纸：18张
-
设计年代：近代
该附件是
2层框架结构包装更衣车间施工图
，出图时间是4月。
建筑概述:该资料平面尺寸为27.8×13米。结构总高度为10米。包含图纸类型2种：结构、建筑。
附件内含：混凝土
结构设计说明
、桩位布置图、承台平面布置图、承台大样、平法柱表、板配筋图、梁模板及配筋图、楼梯详图、污水收集池、建筑设计说明、建筑平面图、建筑立面图、建筑剖面图、门窗立面及门窗表、卫生间详图...... ，cad格式，共计图纸18张。

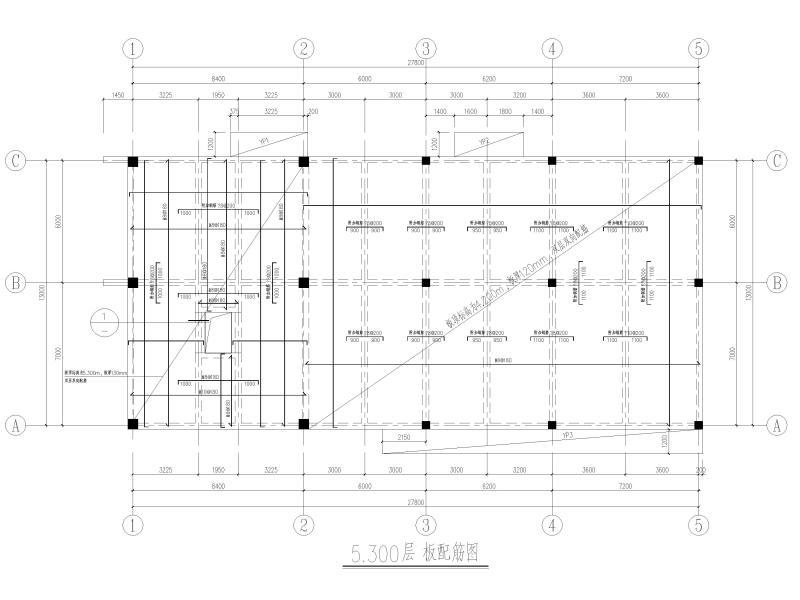

板配筋图

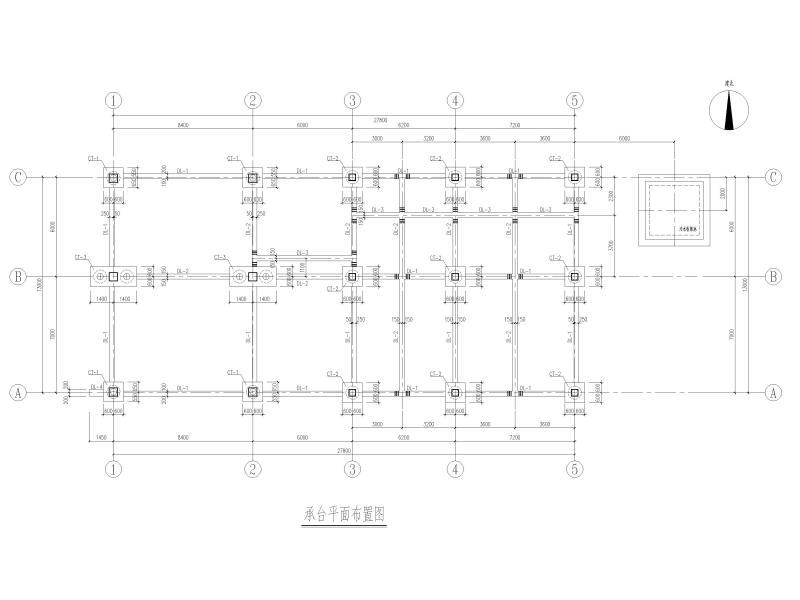

承台平面布置图

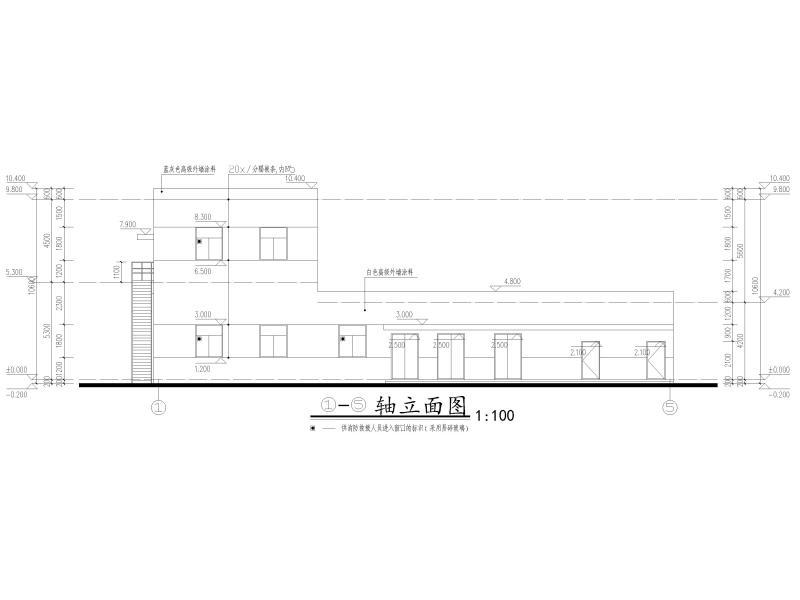

建筑立面图

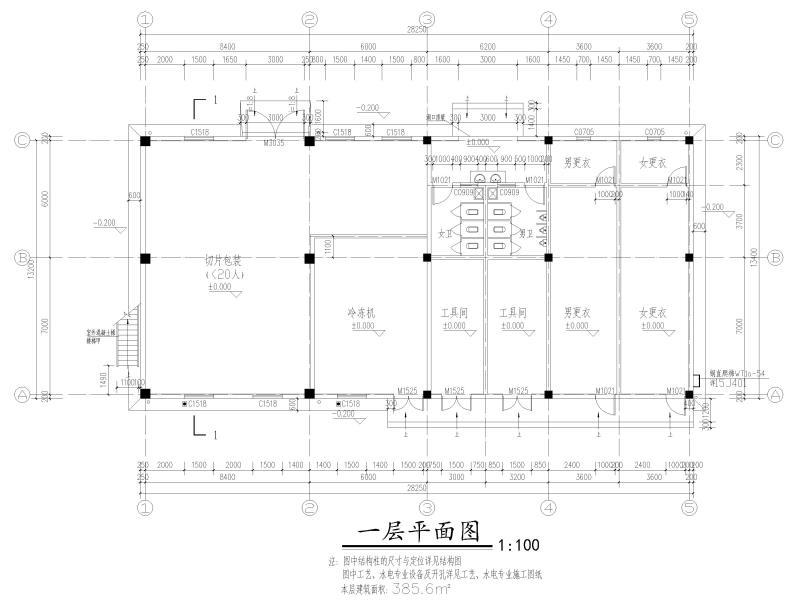

建筑平面图

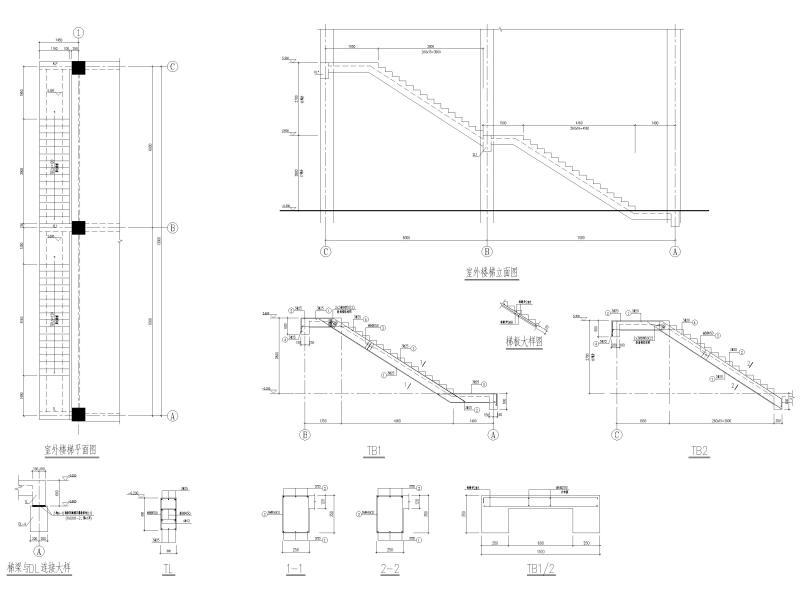

楼梯详图
钢爬梯详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构施工图纸 - 1 -
框架结构施工图纸 - 2 -
框架结构施工图纸 - 3 -
框架结构施工图纸 - 4 -
框架结构施工图纸 - 5 -
框架结构施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：2.64 MB
- 收藏次数：0
-
文件名称：
附件-996066559550688980.zip
