一份45米跨门刚结构包装桶综合利用车间建筑结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1593

积分

超级版主

Rank: 8Rank: 8

积分
1593
发表于 2020-2-9 14:07:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是包装桶综合利用车间项目,1层,总建筑设计面积:2758.6平方米,结构体系为轻钢门式刚架结构,抗震设防烈度小于6度,按四级抗震构造措施。采用独立基础,基础设计等级为丙级。

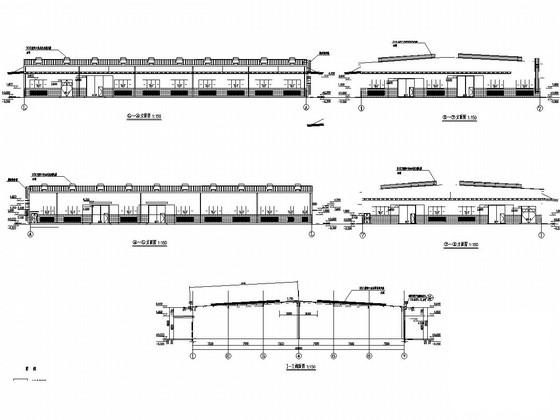

该资料包含:建筑设计总说明,立面图,平面图,剖面图;钢结构设计总说明,基础平面布置图,基础详图,锚栓平面布置图,柱及柱间系统 平面布置图 ,雨棚系统图,钢架图,檩条布置图,墙面檩条等共计18张图。
分享投稿时间:近几年9月。

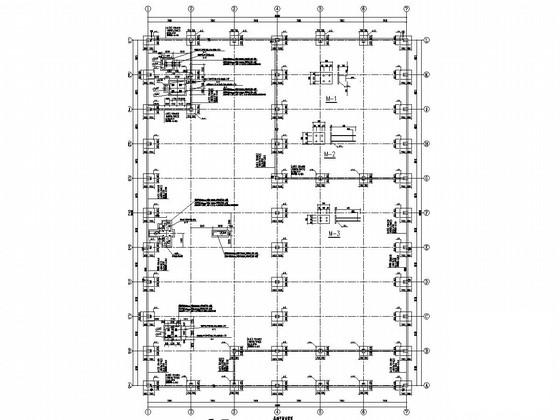

基础平面布置图

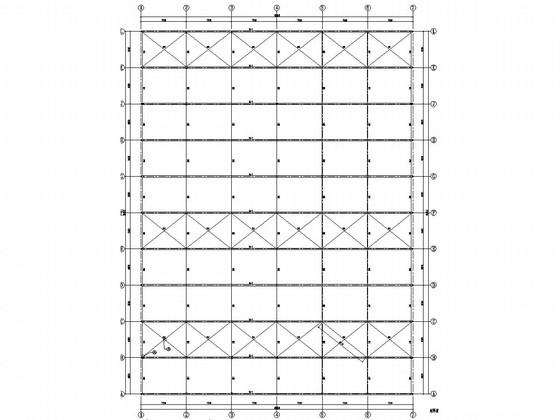

屋面系统平面布置图

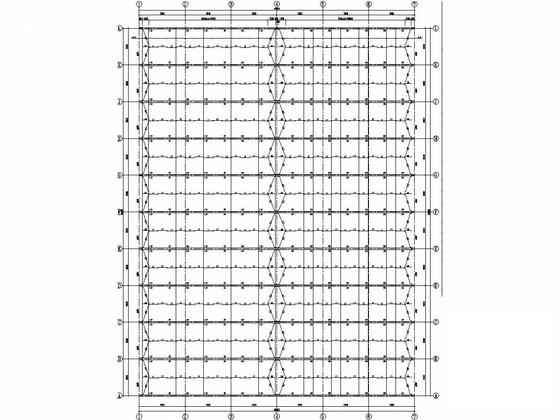

屋面檩条平面布置图

基础详图

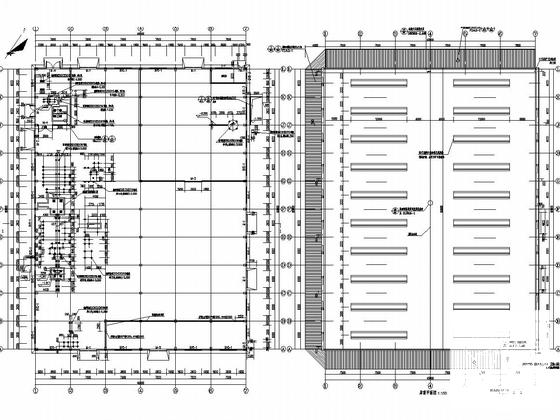

平面图/屋顶平面图

钢架详图

雨棚屋檩布置图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
第 8 张图
第 8 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 14:07:02上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfccwwdfed1fcc2sdd.rar

1.76 MB

下载  售价: 100 积分    赚积分
