一份装配车间毕业设计(建筑结构设计方案CAD图纸)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某装配车间毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某装配车间毕业设计(含计算书、建筑结构设计图)
雪荷载 0.45KN/平方米
基本风压 0.35KN/平方米
内容包括：
计算书：
第1章 建筑设计说明
第2章 钢结构设计说明
第3章 结构设计
第4章 柱下独立基础计算
第5章 钢结构工程施工组织设计
共175页。
该资料包含：

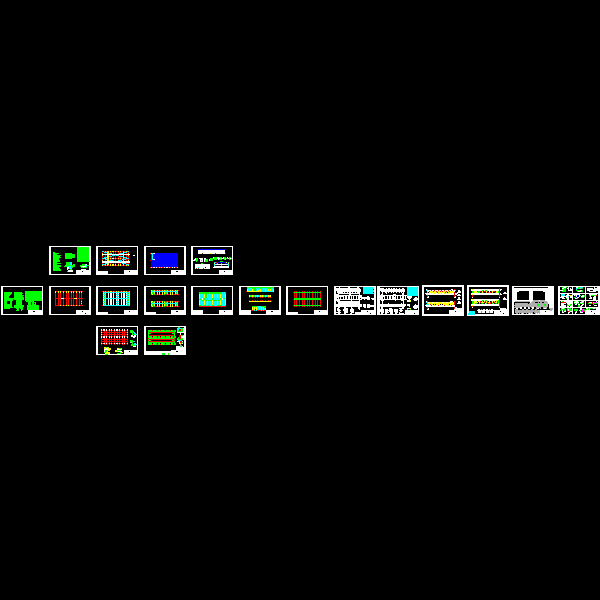

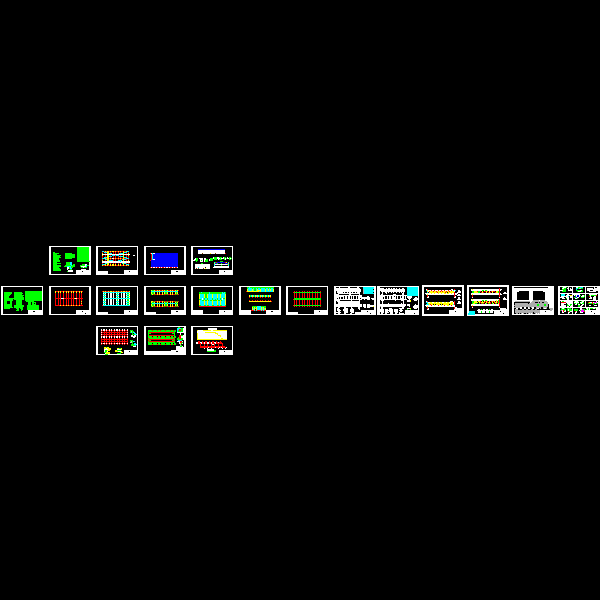

建筑设计说明、平面图、屋面排水布置图、立面图、剖面图、钢结构设计说明、柱网布置图、屋面结构布置图、柱间支撑布置图、屋面檩条布置图、墙面檩条布置图、吊车梁平面布置图、吊车梁详图、吊车梁详图、制动桁架、刚架详图、节点详图、预埋锚栓定位图、基础详图共19张图纸。
