[CAD]7层教学楼毕业设计(建筑结构设计方案图纸)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某7层教学楼 毕业设计 (含计算书、建筑结构设计图)
该资料为：[学士]某7层教学楼 毕业设计 (含计算书、建筑结构设计图)
建筑地点：武汉市
建筑类型：七层教学楼，现浇框架填充墙结构。
工程简介：场地面积为50×40平方米左右，拟建建筑面积约6000平方米。楼盖及屋盖均采用钢筋混凝土框架结构，现浇楼板厚度取为100mm，填充墙采用蒸压粉煤灰加气混凝土砌块。基础采用柱下独立基础或桩基础。
门窗使用： 大门采用玻璃门，其它的为木门，一般门洞尺寸为1200mm 2400mm，窗全部为铝合金窗，高为2400mm
地质条件：经过地质勘探部门的确定，拟建场地土类型为中软场地土，II类建筑场地，地震设防烈度为7度。
内容包括：
1 项目概要
2 建筑设计
3 结构方案的选择及结构布置
4 竖向荷载作用下的内力计算
5 横向荷载作用下的内力计算
6 内力调整
7 内力组合及截面设计
8 楼板设计
9 楼梯设计
10 基础设计
11 电算校核与分析
共127页。
该资料包含：
结构总说明、结构平面图、配筋图、配筋详图、基础平面布置图、楼板配筋图、楼梯配筋详图共11张图纸。

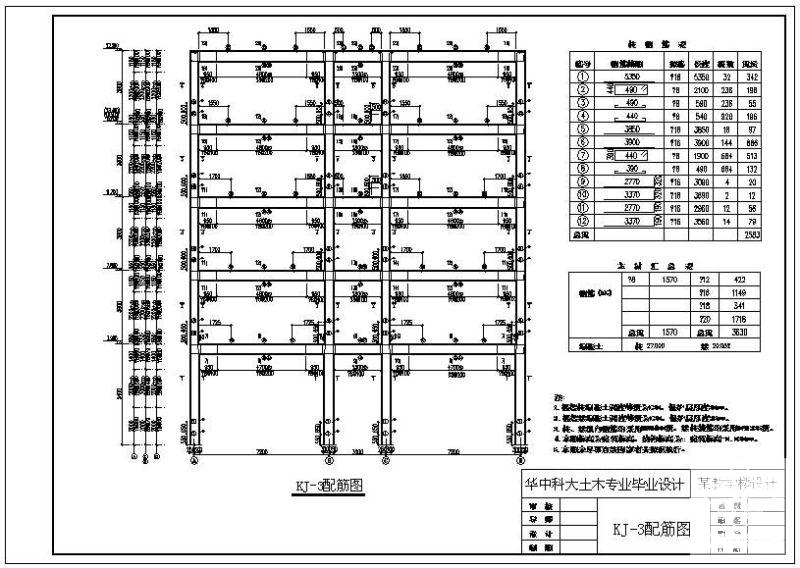

第 1 张图

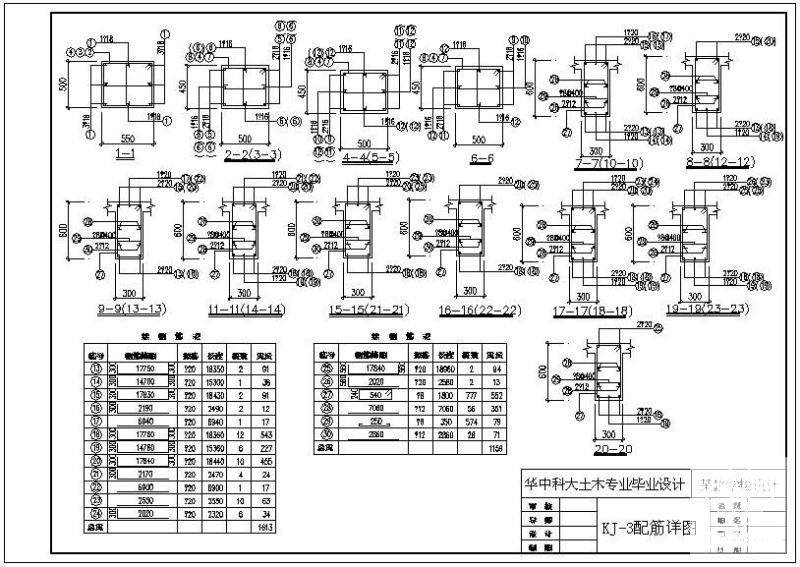

第 2 张图

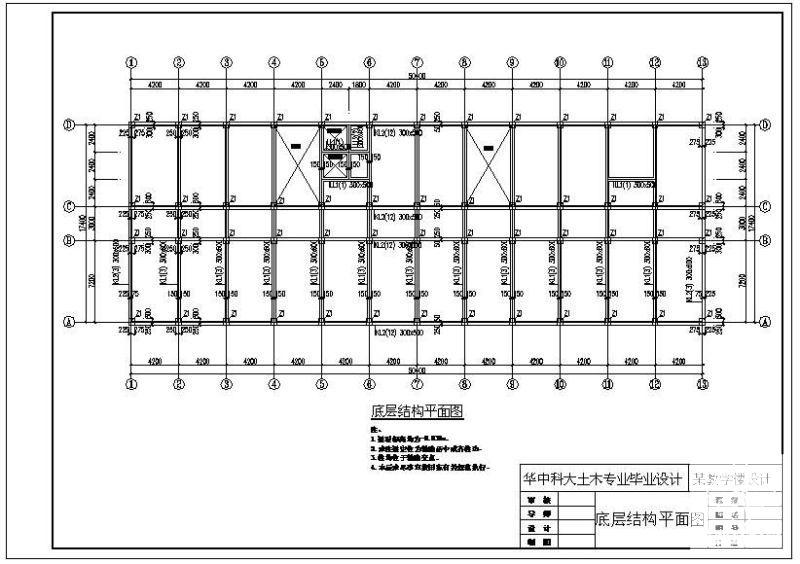

第 3 张图

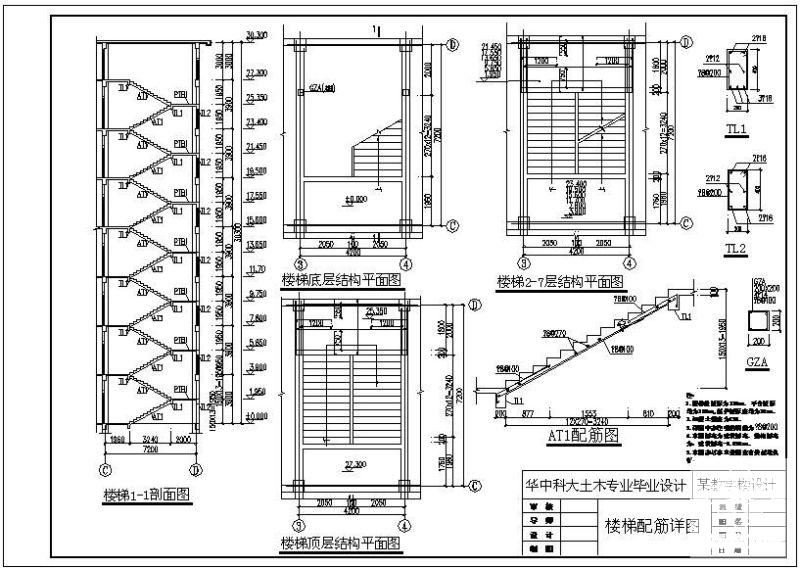

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
