[学士]某教学楼毕业设计（含计算书、结构图） 　　该资料为东南大学学士学位毕业论文 　　该项目是南京某高校教学楼。为多层钢筋混凝土框架结构。共五层，底层层高4.2米，其他层层高均为3.6米。建筑物总高度为18.6米。 　　该资料书包括如下部分： 　　1．附件详情； 　　2．屋盖、楼盖设计； 　　3．荷载计算； 　　4．框架结构的受力分析、计算和设计； 　　5．楼梯设计； 　　6．桩基础设计。 　　该资料最终完成八张施工图。 　　

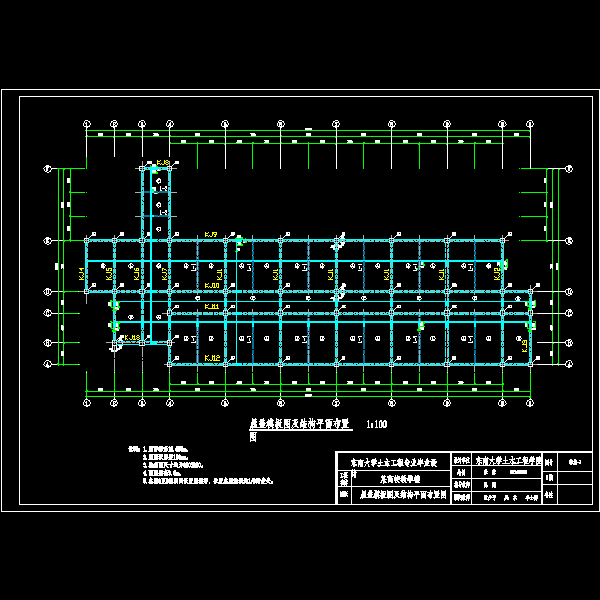

1结构布置&模板.dwg

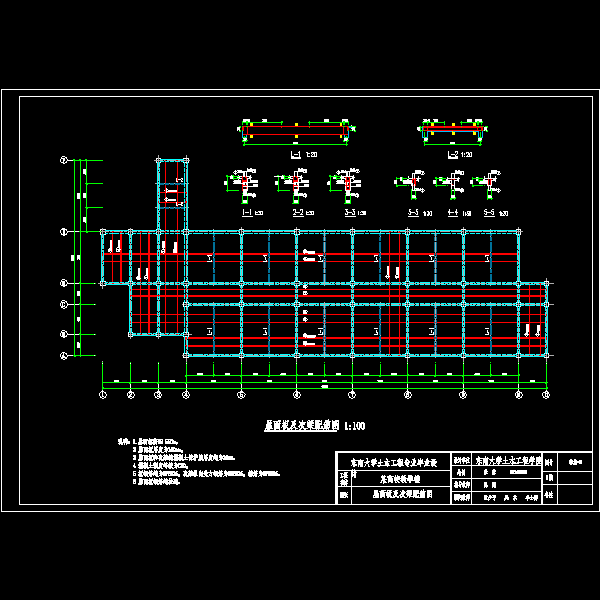

2屋盖.dwg

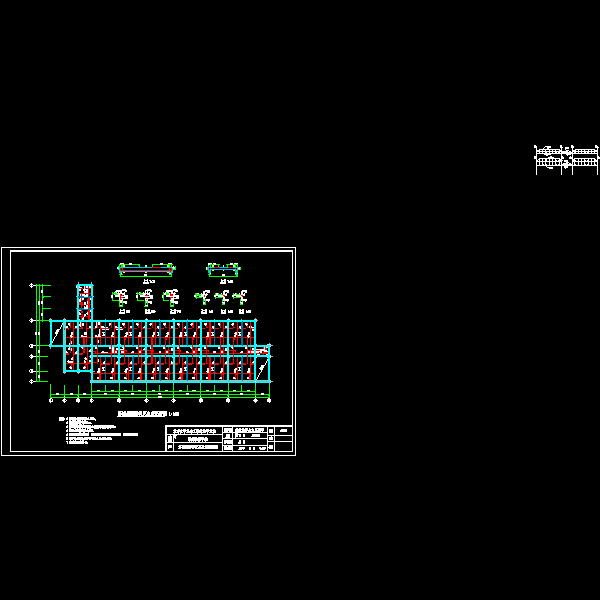

3楼盖.dwg

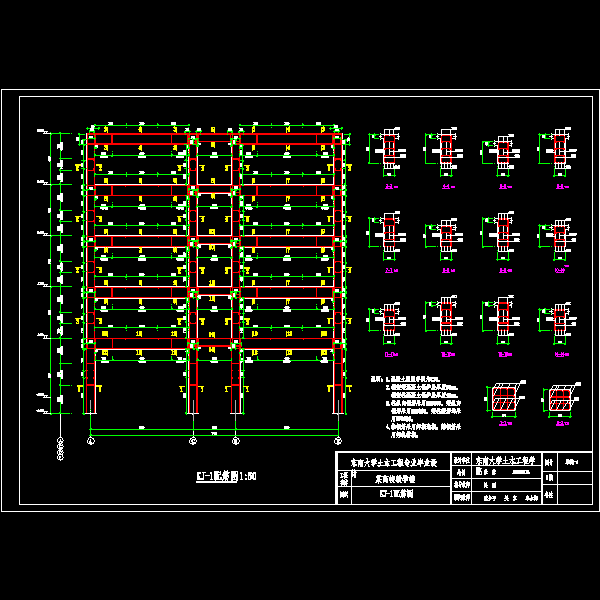

4横向框架.dwg

5楼梯.dwg

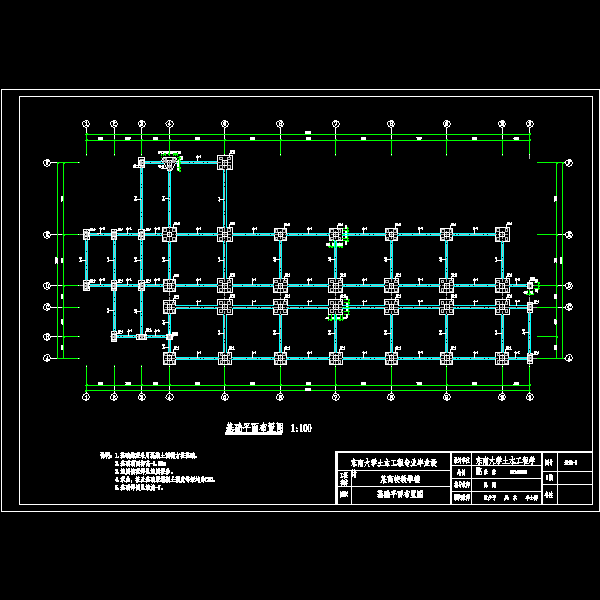

6基础布置.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
