一份4层中学北校区教学楼建筑施工CAD图纸（毕业设计方案）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：中小学校
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：新疆
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：6601.08平方米
• 建筑高度：16.5m
• 建筑地上层数：4层
• 设计效果图：无

附件详情

该项目为乌鲁木齐一中北校教学楼工程,
主体结构地上四层，建筑设计结构形式为框架结构。
该项目总建筑设计面积：6601.08平方米
工程建筑为四层，高度为16.5米
建筑耐久年限为三级50年
建筑耐火等级为二级。
建筑结构体系为框架结构，设计抗震设防烈度为8度
屋面防水等级为二级。

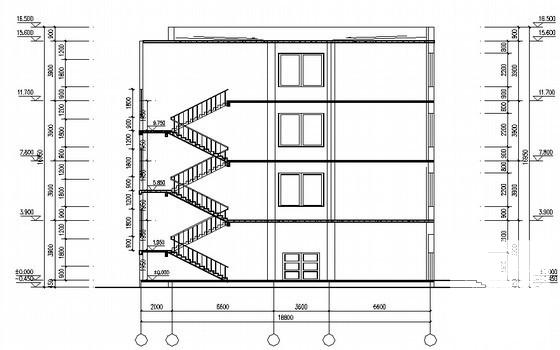

剖面

平面

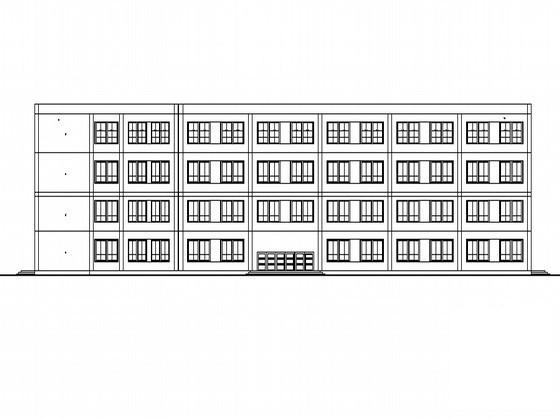

平面图

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

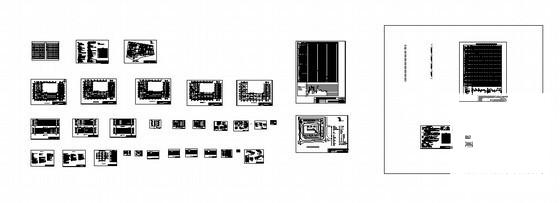

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
