一份教学楼毕业设计方案（建筑、结构CAD施工图纸）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

[学士]某教学楼毕业设计（含计算书，建筑、结构图）
该资料为华北水利水电学院学士学位论文
欲设计一幢中学教学楼，在建筑形式上采用“一”字形，并且通过调研郑州市的工程地质条件和郑州市教学楼的功能要求,决定本建筑采用钢筋混凝土框架结构, 而框架结构能较好的满足这种要求，为使该资料具有较好的整体性、抗震性能，并能节约钢材用量，所以该资料采用现浇混凝土框架结构。同时这种结构体系布置灵活，可提供较大的建筑空间。同时为偏重于其使用功能，通过对建筑物的结构，系统，服务与环境四个基本要素以及他们之间的内在联系的优化组合，提供了一个投资合理，又具有高效，舒适便利的环境。
该资料主要进行了结构方案中横向框架A、B、C、D轴框架的结构设计。在确定框架布局之后，先进行了荷载标准值的计算。内力计算时，竖向荷载的计算用的是使用力学求解器，进行无限次弯矩分配法；进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。然后进行内力组合，从中找出最不利的一组或几组内力值。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制

jieshi.dwg

建施图.dwg

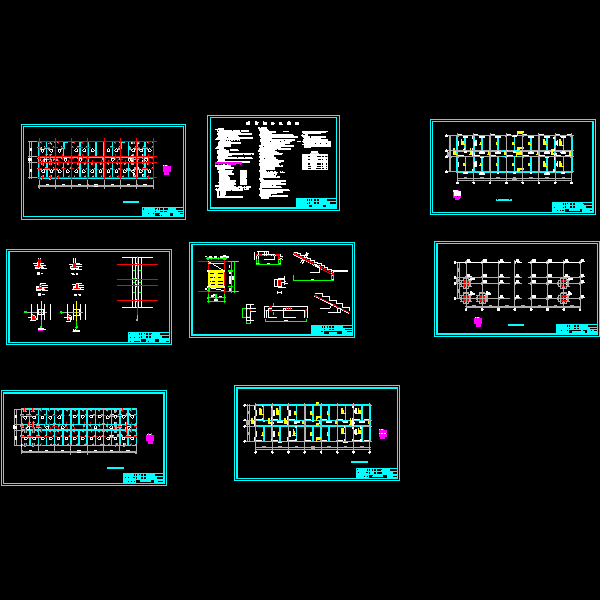

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
