高中教学楼毕业设计(建筑结构设计方案CAD图纸)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]沈阳某高中教学楼毕业设计
该资料为：[学士]沈阳某高中教学楼毕业设计
为多层钢筋混凝土框架结构，共五层，底层层高3.6米，其他层层高也为3.6米，建筑物总高度为18.9米。
内容包括：
Word文档：
1 建筑设计方案
2 荷载计算
3 水平荷载作用下的框架内力分析
4竖向荷载作用下的内力分析
5 内力组合
6框架结构配筋计算内力组合
7现浇楼板设计
8基础设计
9板式楼梯设计
10雨篷设计
共84页。
图纸：

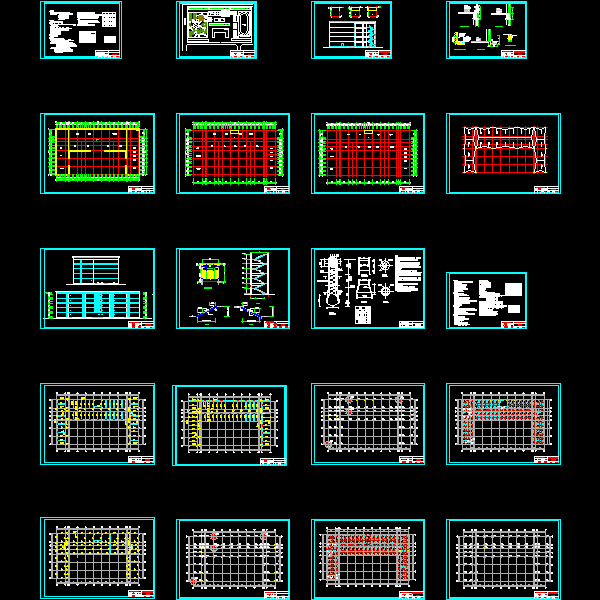

建筑设计说明、总平面图、首层平面图、标准层平面图、顶层平面图、顶层屋面排水图、正立面图及侧立面图、剖面图及楼梯详图、墙身节点详图、结构设计说明、桩基础布置图、标准层柱配筋图、顶层柱配筋图、标准层梁配筋图、顶层层梁配筋图、标准层板配筋图、顶层板配筋图、桩基详图、楼梯配筋图、地梁分布图共20张图纸。
