一份教学楼毕业设计方案（结构CAD施工图纸）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某教学楼毕业设计（含计算书、结构图）
该资料为东南大学学士学位毕业论文
该项目是南京某高校教学楼。为多层钢筋混凝土框架结构。共五层，底层层高4.2米，其他层层高均为3.6米。建筑物总高度为18.6米。
该资料书包括如下部分：
1．附件详情；
2．屋盖、楼盖设计；
3．荷载计算；
4．框架结构的受力分析、计算和设计；
5．楼梯设计；
6．桩基础设计。
该资料最终完成八张施工图。

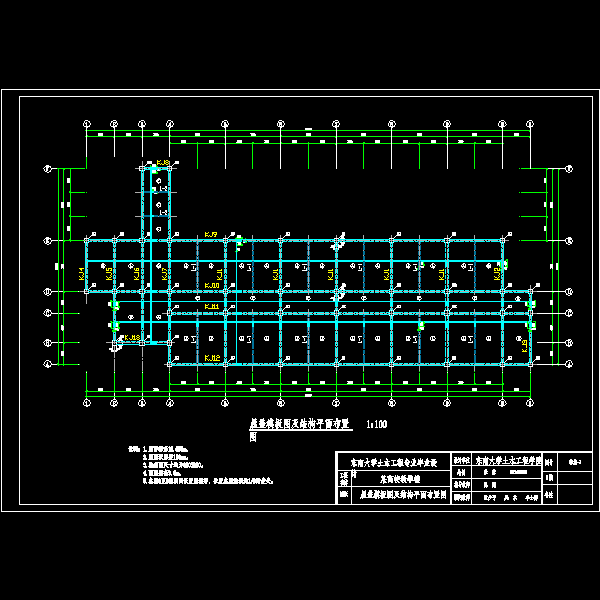

1结构布置&模板.dwg

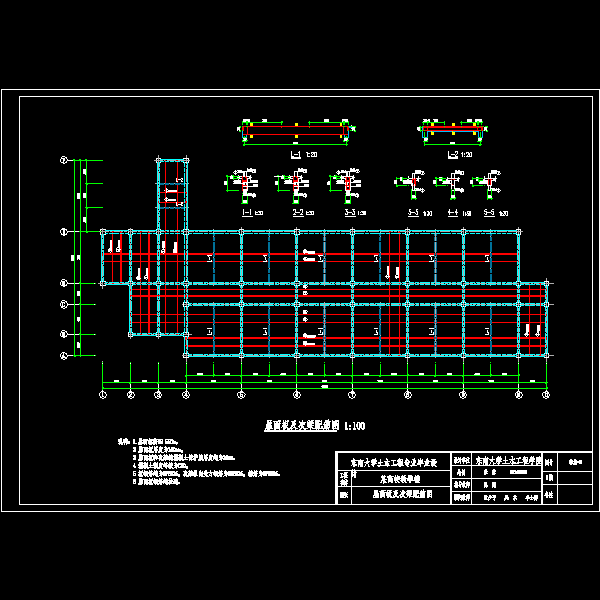

2屋盖.dwg

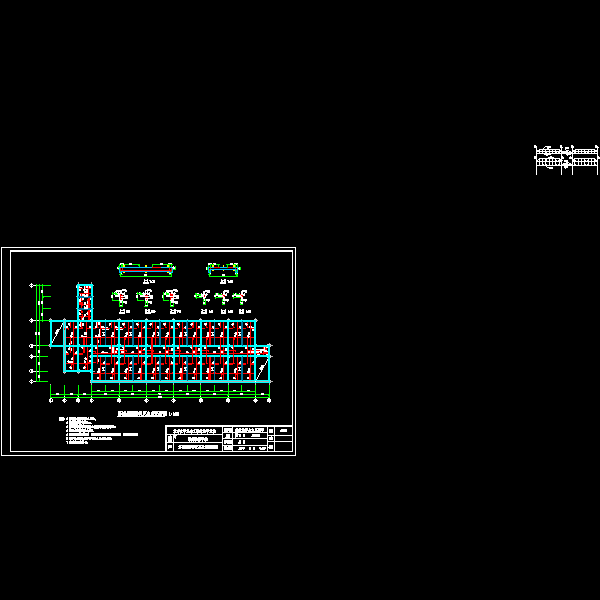

3楼盖.dwg

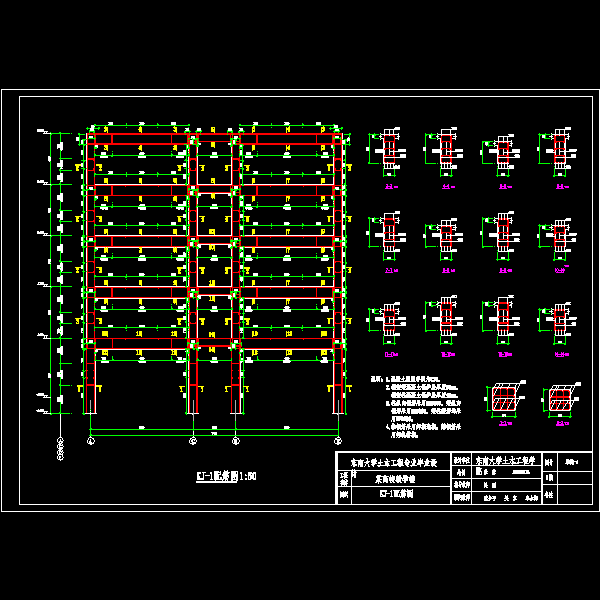

4横向框架.dwg

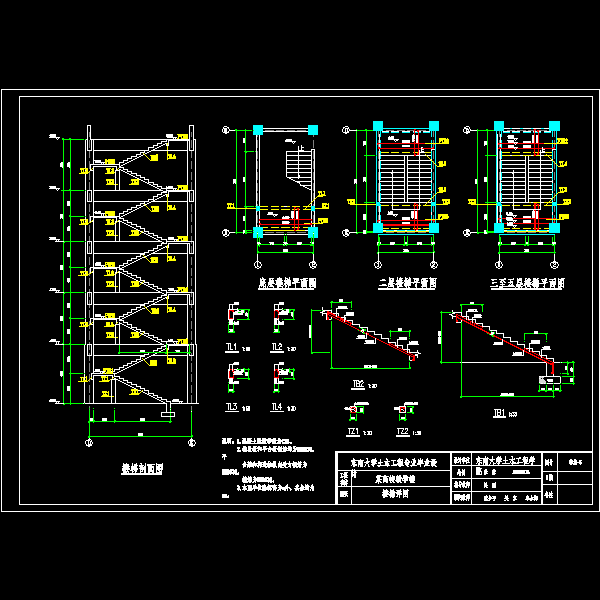

5楼梯.dwg

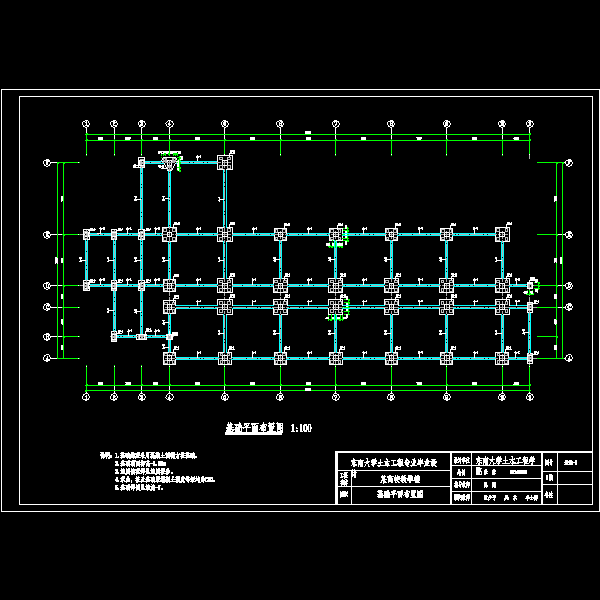

6基础布置.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
