一份3层框架教学楼毕业设计方案（建筑、结构CAD图纸，施组）

kangkang · 发表于 2020-4-2 17:54:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

该附件包括结构设计计算书，建筑图，结构图，，网络图，进度表，施工平面图
结构设计还是施工组织设计都是很好的参考资料.
教学楼为钢筋砼纯框架，平面近似“U”形，共分为A、B、C三段施工，各段均为三层，总建筑面积为4184平方米，A、B段的基础均为独立基础、双基础，C段的基础均为独立基础，基础底落在-1.05m的粘土层上，地基承载力为250KN/M2 ，该项目A段柱网尺寸为7.8m×3.9m及7.8m×4.5m，C段柱网形式较多。A段框架部分层高均为3.9m。B段框架部分（大厅）首层为4.2m，标准层高为3.9m，C段框架层高均为3.9m，结构柱尺寸为300×400mm，框架楼盖和屋盖均为现浇，厕所为现浇。考虑四级抗震设防。
建筑规模:
1)建筑总面积: 4184平方米
2)建筑层数:全楼三层，楼梯上屋面
3)建筑结构形式:钢筋砼框架结构
4)层高: 3.9m

共69页。

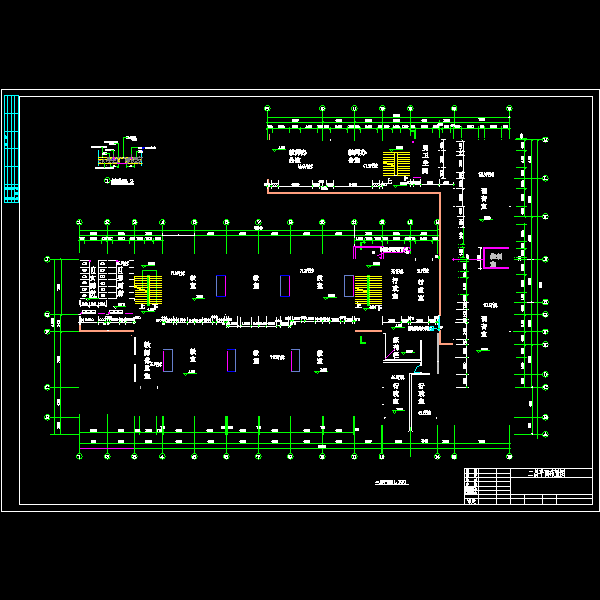

建筑图包括：平面图，立面图

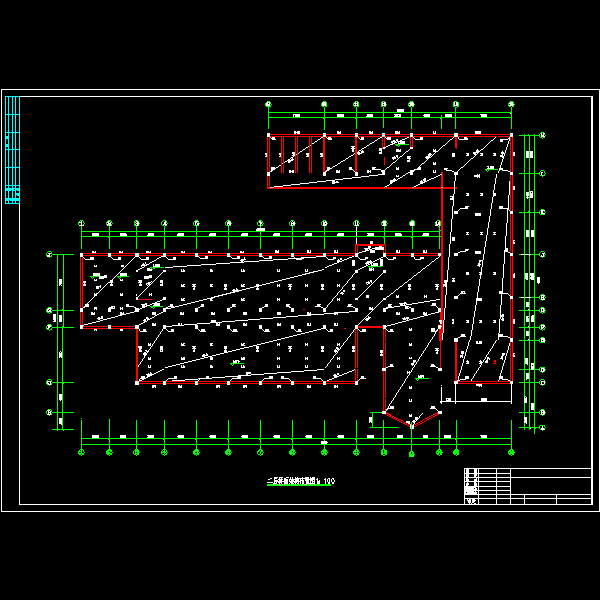

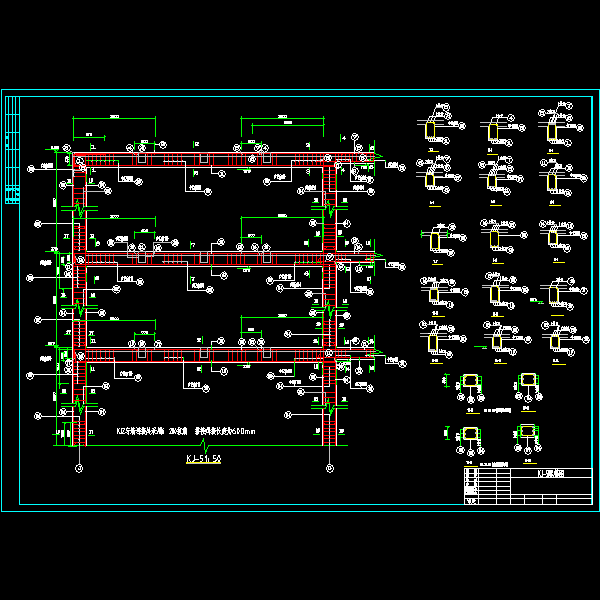

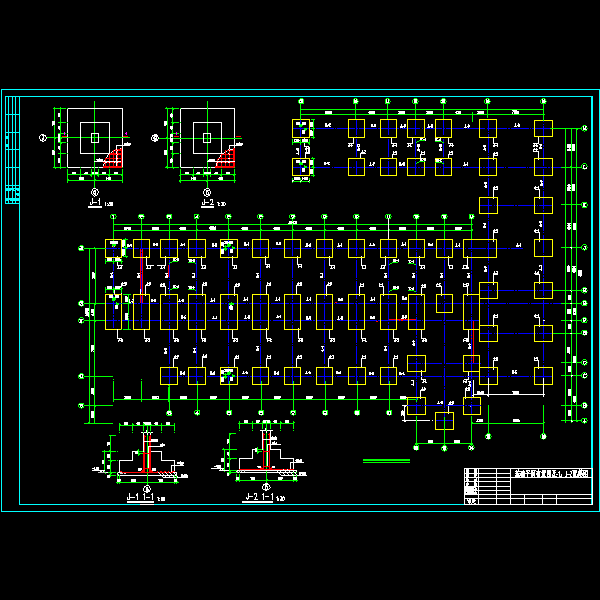

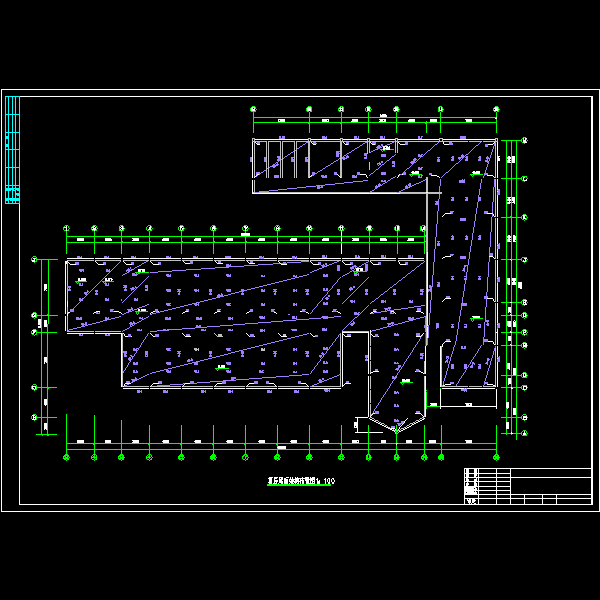

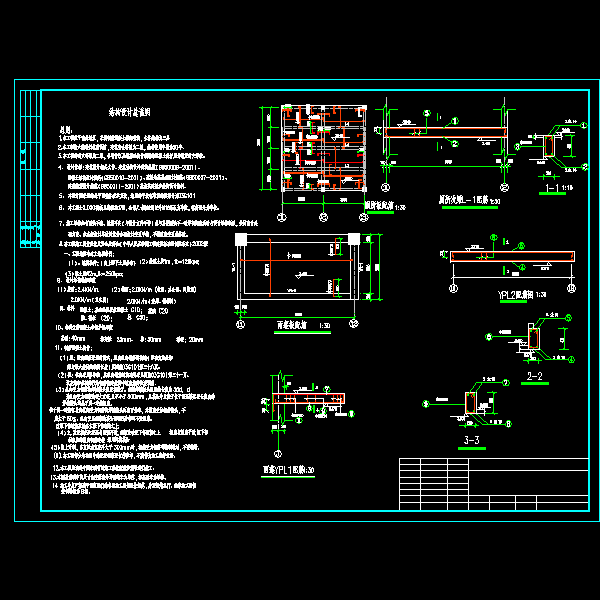

结构图包括：基础图，结构平面图，框架配筋图，
