[CAD]一份9层框剪综合楼结构、施工毕业设计方案(计算、施组、图纸及计价)(基础采用桩基础)

[复制链接]

0

主题

0

帖子

1084

积分

超级版主

Rank: 8Rank: 8

积分
1084
发表于 2020-2-29 20:27:47 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


目 录
前言
第一部分 结构设计
1. 工程概况
2. 结构布置方案和结构选型
3. 楼板设计
4. 楼梯设计
5 框剪结构设计
6 基础设计
第二部分 施工设计
分部分项工程量清单
分部分项工程量清单基价
分部分项工程量清单综合
1. 编制说明
2. 工程概况
3. 施工组织及部署
4. 定位和测量放线施工方案
5. 土方工程
6. 桩基础工程
7. 主体结构施工方案
8. 砌体工程
9. 脚手架工程
10. 门窗工程
11. 抹灰工程
12. 外墙面装工程
13. 水磨石楼地面工程
14. 屋面工程
15. 保证工期措施工程
16. 雨季施工措施
17 节能措施
18. 环保措施
19. 安全消防措施
20. 保证文明施工措施
20. 降低成本技术措施

  • 资料简介
本次毕业设计题目是综合楼结构、施工设计。框剪结构,主体9层,建筑总高度35.7m。整个设计分为二部分:结构设计和施工设计。结构设计中,主体采用框剪结构,由现浇板、框架梁柱、剪力墙和连梁承担并荷载,基础采用桩基础承担上结构上部传来的荷载。在第五层对柱做了变截面处理。在满足结构抗侧刚度的要求下达到一定的经济效果。考虑高层结构抗震要求,进行抗震验算,并对结构进行了抗震构造设计,采取抗震构造措施,以达到:“大震不倒,中震可修,小震不坏”的目的。施工部分,主要制作商务投标书一份,工程量预算报价,并编制施工方案、 和施工总平面图。采用平行流水施工,相应工种立体交叉进行。综上所述,本次毕业设计已经按照学院下达的毕业设计任务书的要求,完成了毕业设计中的各项任务。
底层梁平法配筋图
桩基础
一层顶板结构布置及配筋图
底层墙柱平法配筋图
楼梯剖面图
框架梁配筋图

墙身剖面详图

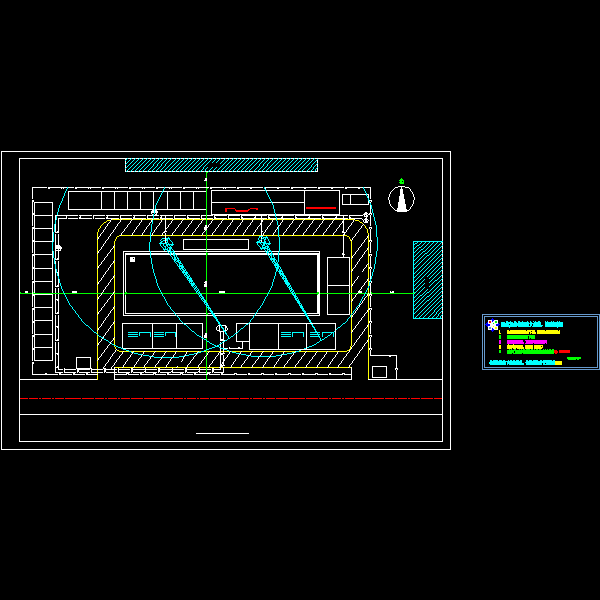

施工平面布置图

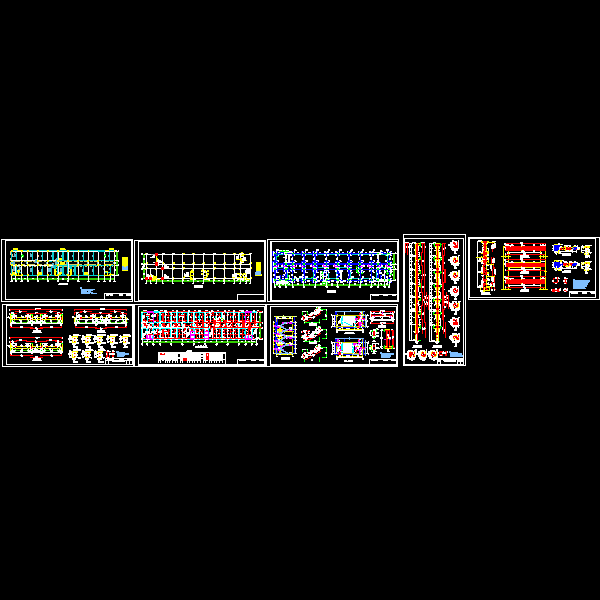

结构设计总说明.dwg
结构设计总说明.dwg
毕业设计所有结构图.dwg
毕业设计所有结构图.dwg
施工平面布置图.dwg
施工平面布置图.dwg

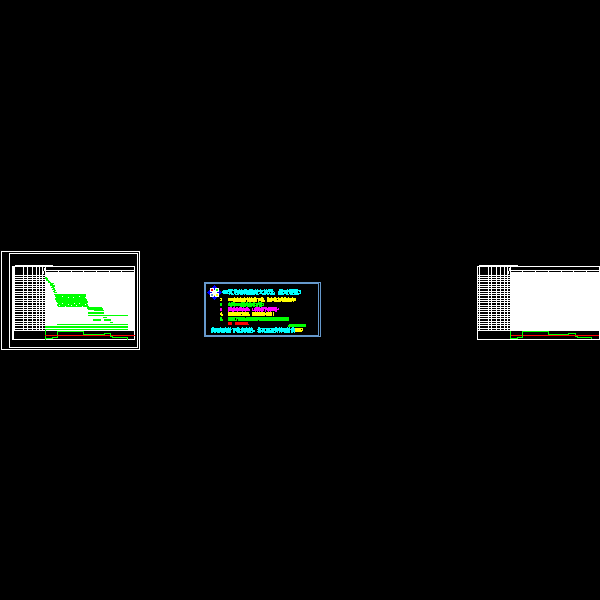

施工进度计划表.dwg
施工进度计划表.dwg

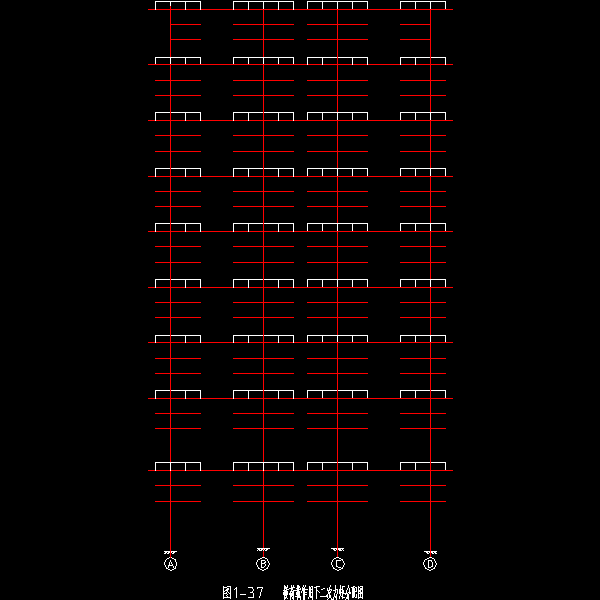

二次力矩分配.dwg
二次力矩分配.dwg

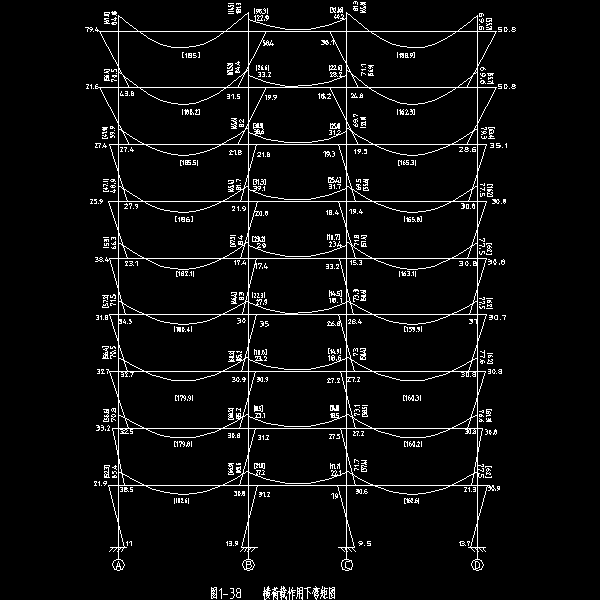

恒荷载框架弯矩.dwg
恒荷载框架弯矩.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 20:27:47上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11e2swc21ecdssccff.zip

4.05 MB
