12层框剪中学综合楼结构CAD施工图纸(dwg)(6度抗震)(甲级桩基础)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业,教育
• 建筑高度：高层建筑
• 地上层数：12层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：53张
• 设计年代：近代

附件详情

图书科技办公综合楼(藏书30万册书库)
该项目为12层框剪结构综合楼，基础采用预应力混凝土空心方桩，桩基设计等级为甲级。
占地面积3196平方，建筑面积15405平方，建筑主体高度49.4m，层高3.8m，底层5.4m，合理使用年限50年，抗震设防烈度6度。
该资料包含：建筑设计说明，建筑平面图，立面图，剖面图，节点详图等；结构设计说明，桩位图，基础平面图，基础详图，柱墙平法施工图，梁配筋图，剪力墙构件详图，楼面结构布置， 楼梯详图 等
共53张图纸。

第 1 张图

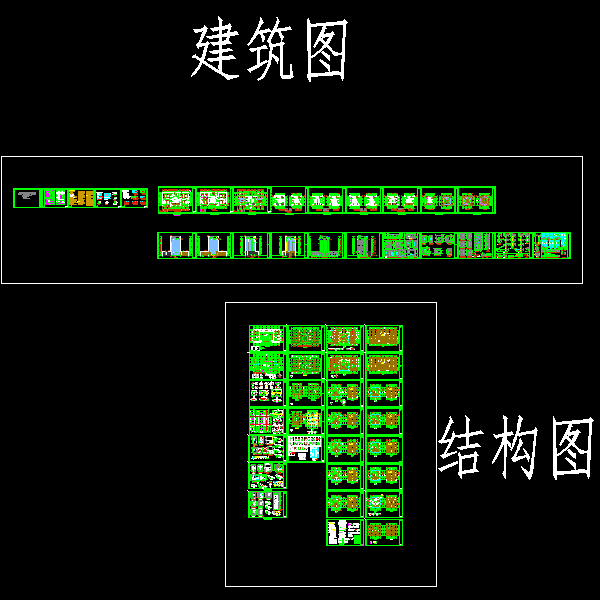

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
