18层框剪结构住宅结构CAD施工大样图(dwg)(6度抗震)(乙级桩基础)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：车库
• 参考图纸：29张
• 设计年代：近代

附件详情

地上18层地下一层，上部为框架剪力墙结构。6度抗震设防，预应力管桩基础，持力层为砾砂层。包括：现浇板配筋图，柱定位图，剪力墙配筋图，地下室底板梁.板配筋图，桩定位图，预应力管桩设计说明，楼梯大样图等共计29张图纸。

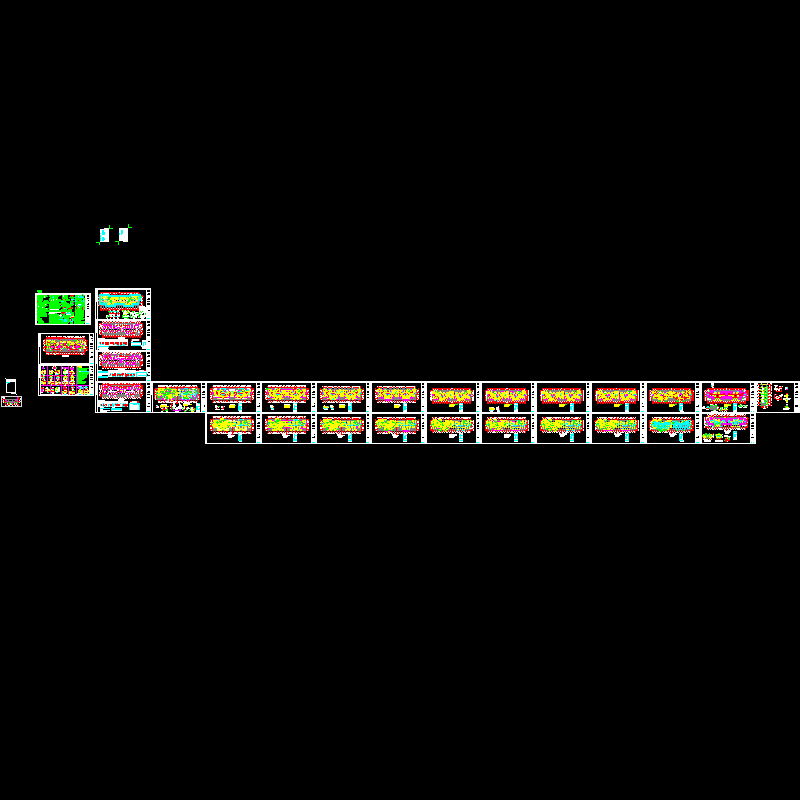

第 1 张图
