25米跨门式刚架结构车间及站台方案设计CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：方案(初设图)
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：25张
- 设计年代：近代
附件详情
该项目是黑龙江某市车间及站台方案图，包括：车间及站台钢结构说明，建筑剖面图，轴立面图，檩条布置图等共计25张图。

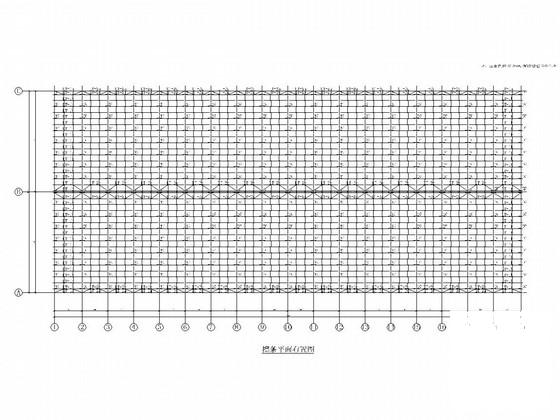

檩条 平面布置图

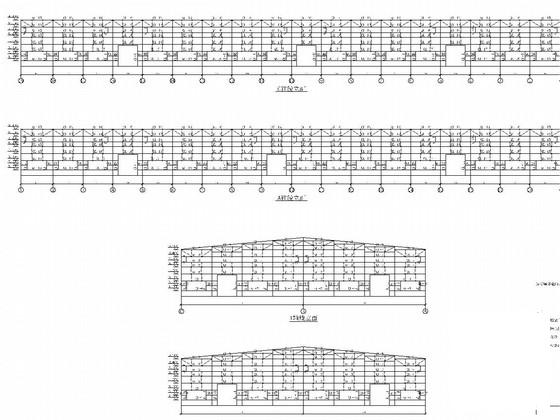

墙梁施工图

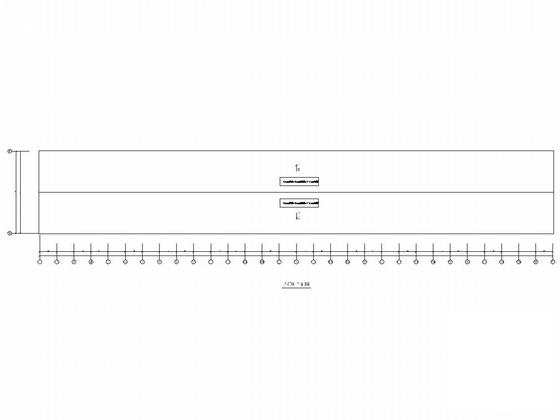

屋顶平面图

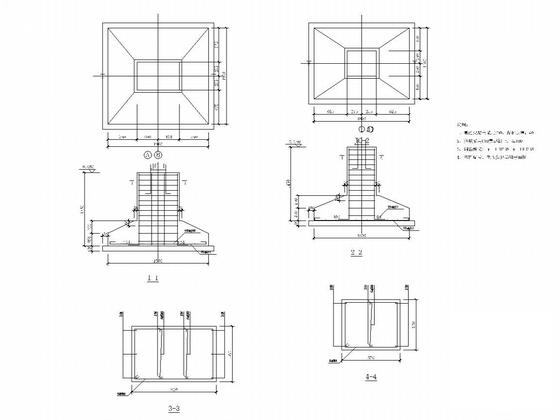

基础详图

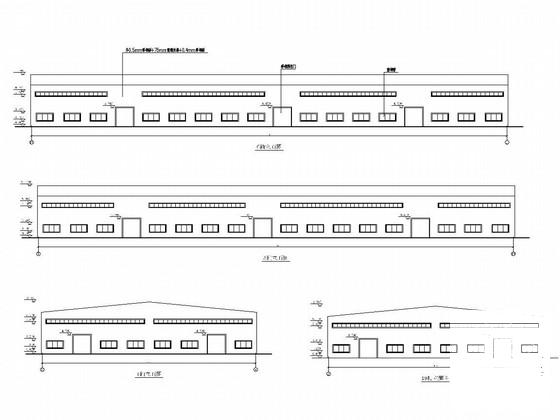

GJ-1建筑剖面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
方案设计施工图设计 - 1 -
方案设计施工图设计 - 2 -
方案设计施工图设计 - 3 -
方案设计施工图设计 - 4 -
方案设计施工图设计 - 5 -
方案设计施工图设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.01 MB
- 收藏次数：0
-
文件名称：
附件-995878957685509866568.rar
方案设计施工图设计下载
