门刚车间结构设计CAD施工图纸(dwg)(8度抗震)(丙级独立基础)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：18m
• 抗震设防烈度：8度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该资料包含：钢结构设计总说明，基础平面布置图，结构平面布置图，吊车梁 平面布置图 ，檩条墙梁布置图，GJ-2，DCL-1 DCL-1b等
共14张图纸。

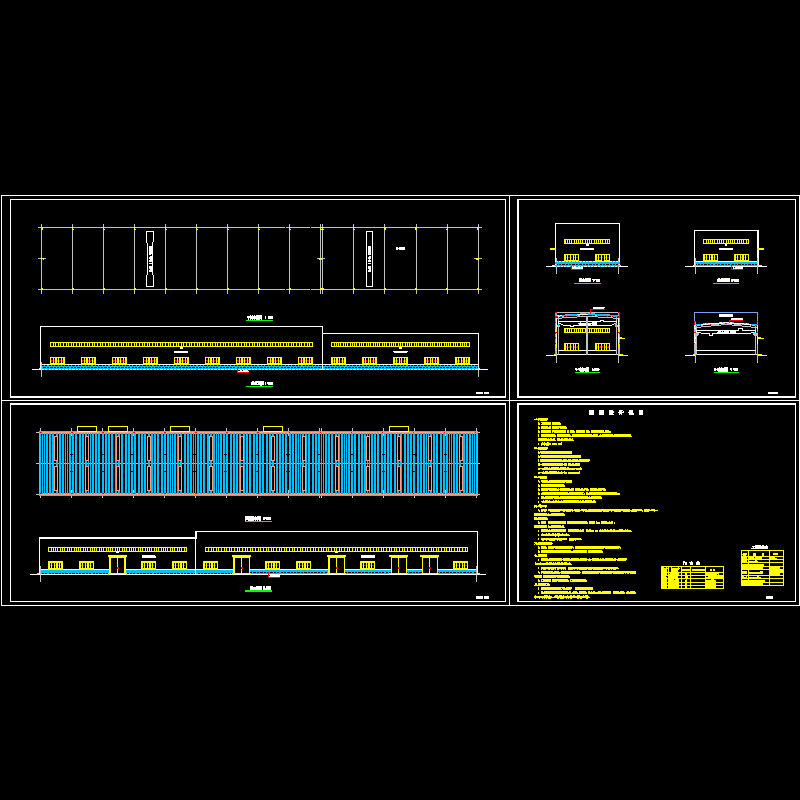

建筑.dwg

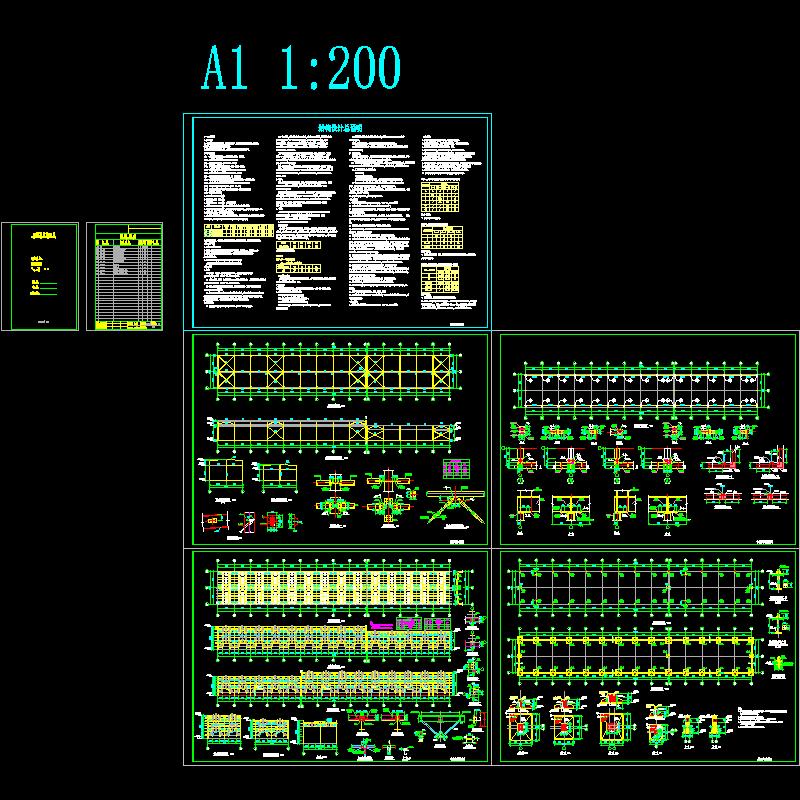

结构平面布置图.dwg

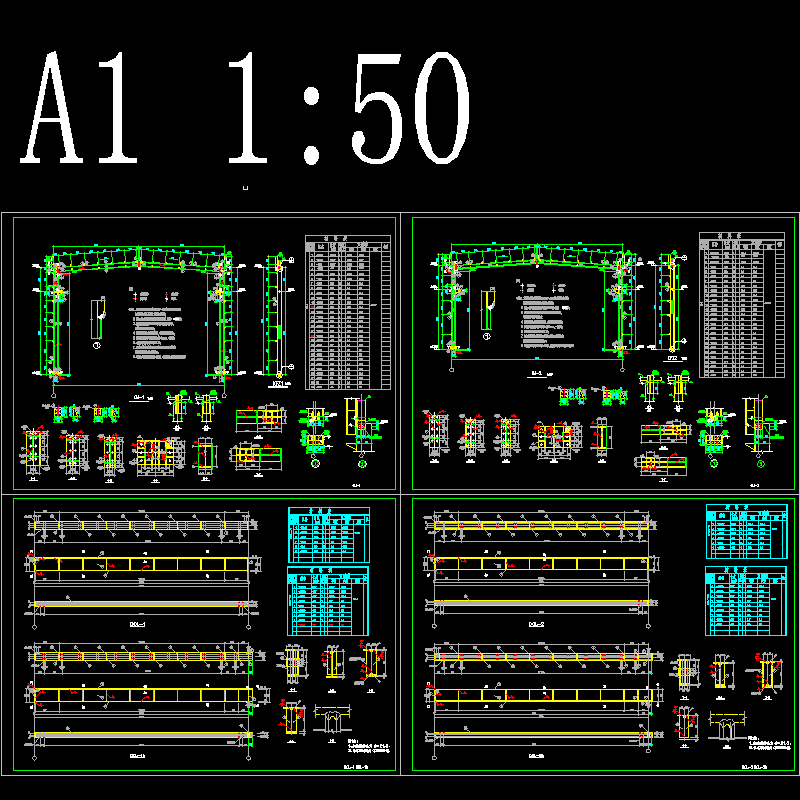

钢架图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
