酿酒车间结构设计CAD施工图纸(dwg)(丙级独立基础)(二级结构安全)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架,排架
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：24m
• 抗震设防烈度：7度抗震
• 风压：0.4kN/平方米
• 雪压：0.3kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

某酿酒车间结构设计图
该资料为：某酿酒车间结构设计图
该资料包含：
建筑设计总说明、车间 平面布置图 、门窗表、屋顶排水平面图、基础布置平面图、基础详图、结构布置图、屋面支撑布置平面图、屋面檩条布置图、地脚锚栓布置图、柱模板图及配筋图、雨篷详图、结构设计总说明、立面结构布置图、抗风柱详图、刚架图共14张图纸。

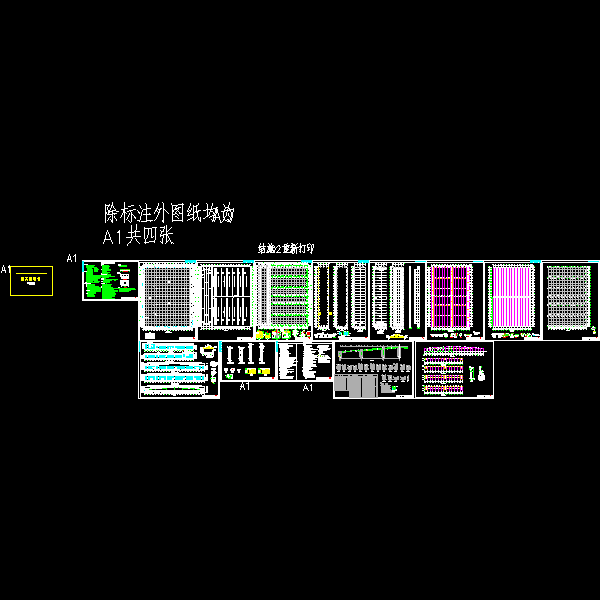

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
