锅炉房结构CAD施工图纸(dwg)(丙级独立基础)(二级结构安全)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 特种结构：其他结构
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.35kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

某锅炉房结构施工图
该资料为：某锅炉房结构施工图
该项目主体为一层错层框架结构
基本风压：0.35KN/平方米
地震设防烈度：7度
结构几何尺寸：15米*20米
该项目设计使用年限为50年,主体结构安全等级为二级.

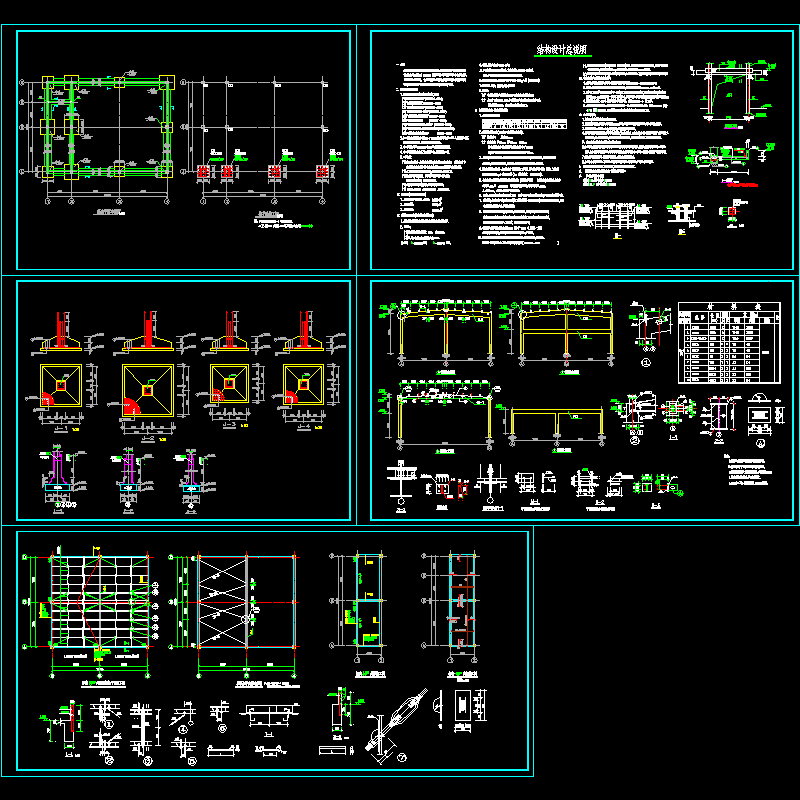

该资料包含：结构设计总说明、基础 平面布置图 、柱平法施工图、基础详图、梁及檩条平面施工图、屋面水平支撑布置图、框架立面图共5张图纸。

2

3

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
