独立基础钢框架锅炉房结构施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：排架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：12张
附件详情
钢结构设计总说明、
平面布置图

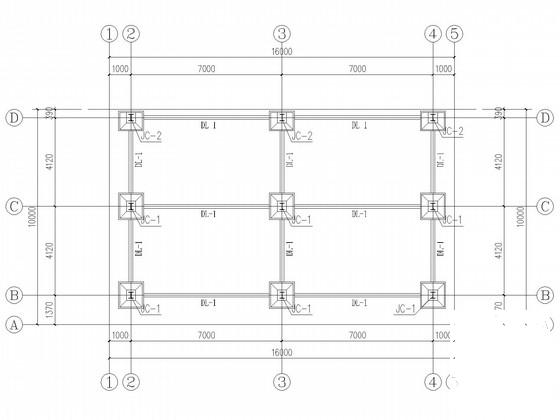

、基础布置图、基础详图、钢柱布置图、预埋布置图、钢架立面图、
节点图
、钢梁布置图、钢梁布置图、楼承板详图、
楼梯详图
共12张图纸。

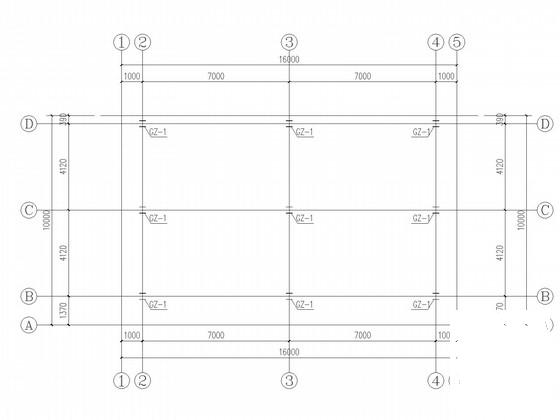

钢柱布置图

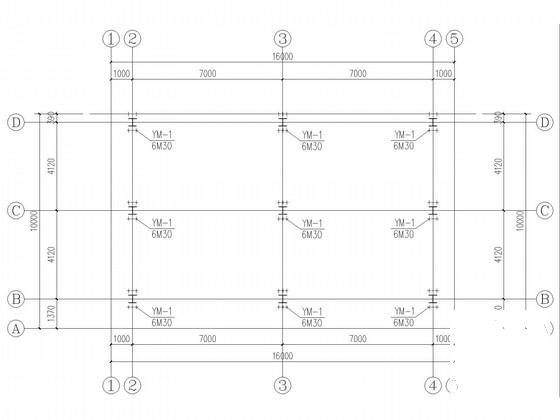

预埋布置图

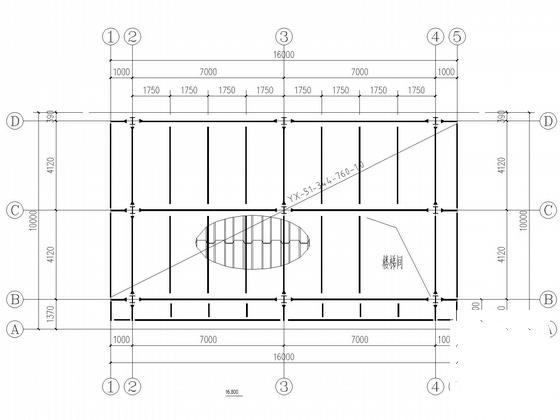

楼承板布置图

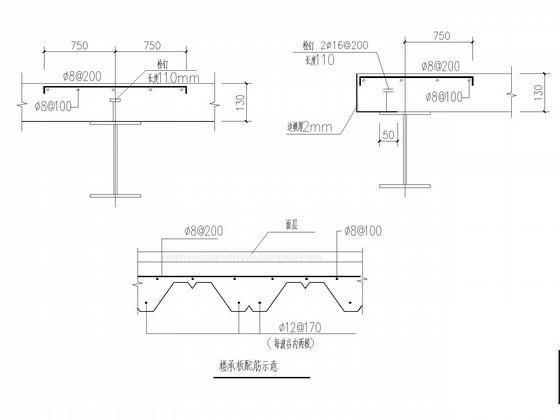

楼承板节点
钢架立面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
独立基础结构 - 1 -
独立基础结构 - 2 -
独立基础结构 - 3 -
独立基础结构 - 4 -
独立基础结构 - 5 -
独立基础结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.29 MB
- 收藏次数：0
-
文件名称：
附件-995877788888555075777.zip
