一份钢框架结构售楼处结构CAD施工图纸（3层独立基础）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：5年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 风压：0.30kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：7张
• 设计年代：近代

附件详情

售楼处三层 钢结构施工图 ，三角楼梯
该资料包含： 结构设计说明 ，基础 平面布置图 ，地梁布置图，结构布置图， 节点详图 ， 楼梯详图 等
共11张图纸。
出图时间：近代.04

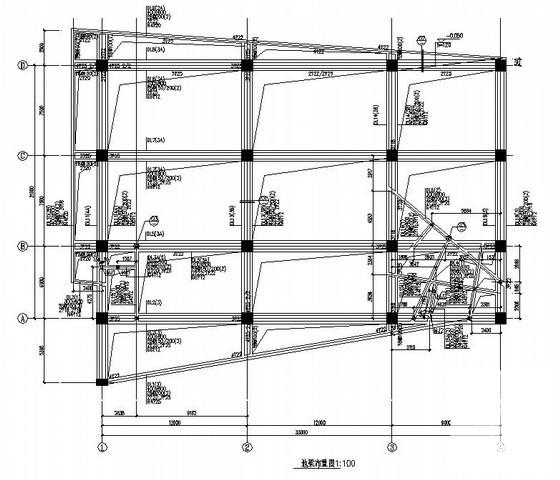

第 1 张图

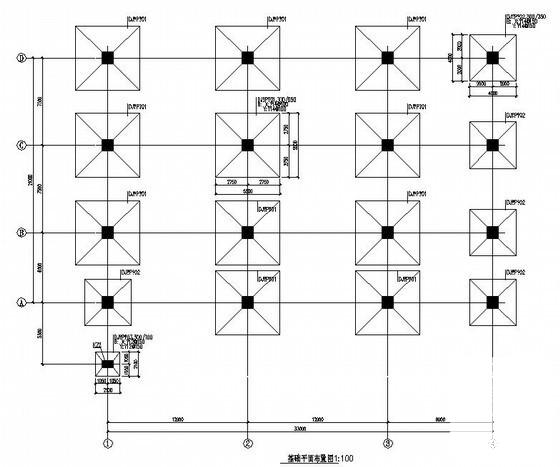

第 2 张图

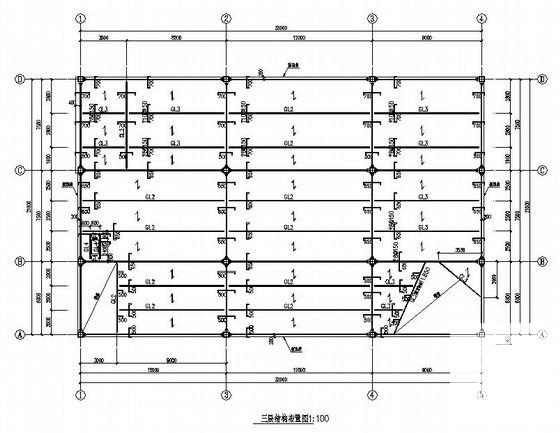

第 3 张图

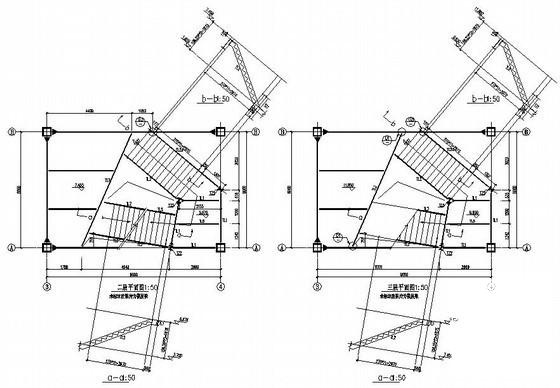

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
