一份地上3层钢框架结构售楼处结构CAD施工图纸（部分手算计算书）(预应力混凝土)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：23张
• 设计年代：近代

附件详情

该项目为江苏某售楼处，地上三层，结构体系为钢框架结构，基础采用先张法预应力混凝土管桩基础，7度设防。
该资料包含： 结构设计说明 、桩位布置图、基础结构平面布置图、承台配筋详图、电梯间详图、柱脚详图、构件 平面布置图 、楼板配筋图、连接 节点图 、节点详图、钢 楼梯详图 、节点详图等共23张图纸。
并含楼梯、柱脚、节点等手算部分计算书。

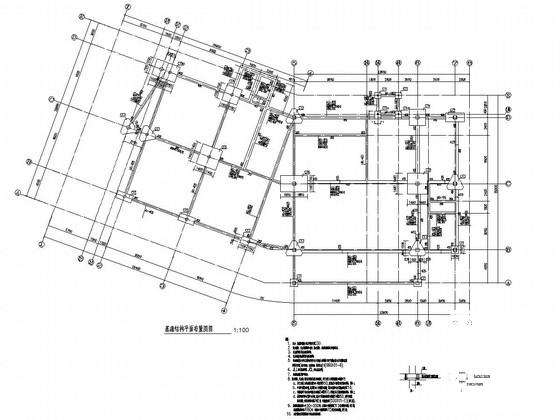

基础结构平面布置图

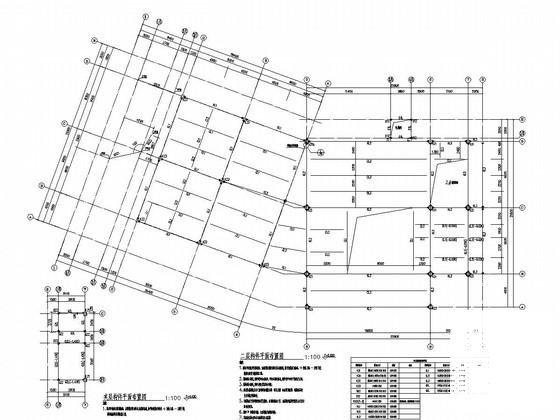

二层及夹层构件平面布置图

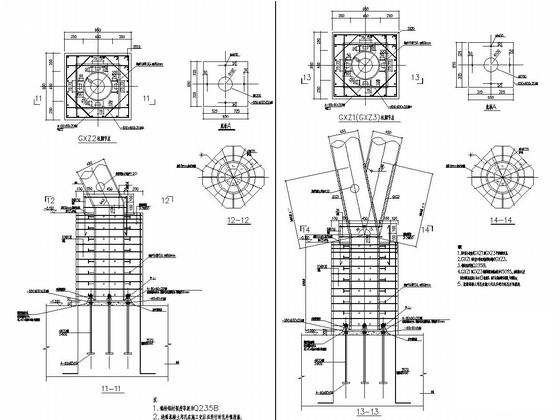

柱脚节点详图2

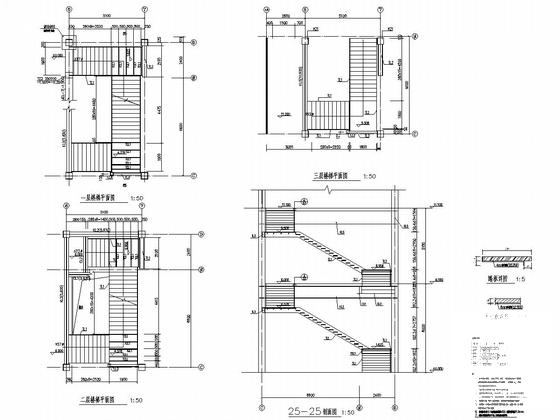

2#钢楼梯详图

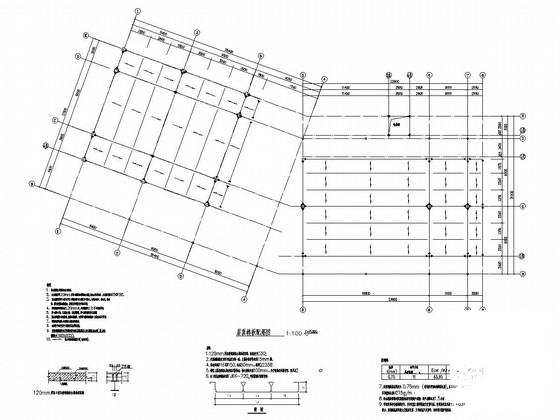

屋顶楼板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
