一份3层钢框架结构面粉车间结构CAD施工图纸(钢筋混凝土)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：5层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：其他结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：3.4m
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

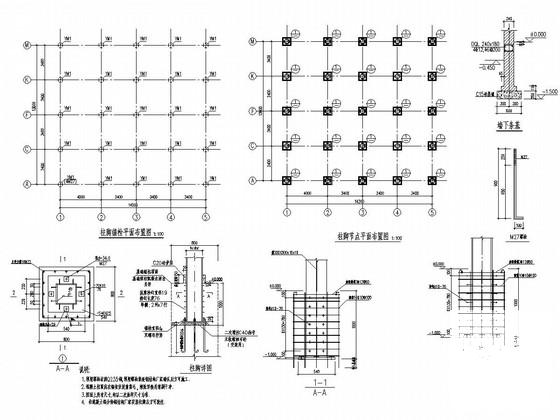

该项目为典型钢框架结构生产车间，钢筋混凝土独立基础，预埋螺栓连接，地基承载力特征值150kpa，7度抗震设防，基本地震加速度0.10g。包括：基础平面布置图，柱脚锚栓平面布置图，柱脚节点平面布置图，结构 平面布置图 ，加劲肋布置图，屋面檩条布置图，钢构 节点详图 等共计11张图纸。（设计说明为jpg格式）

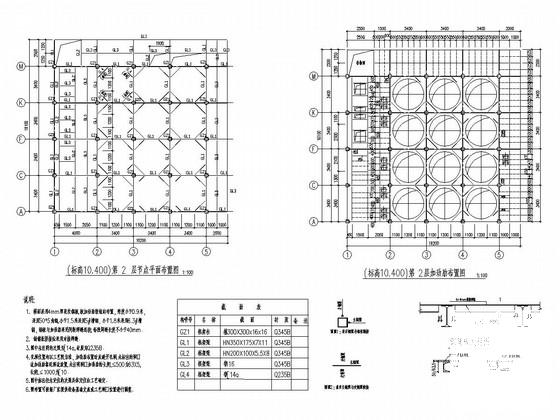

结构平面布置图及加劲肋布置图

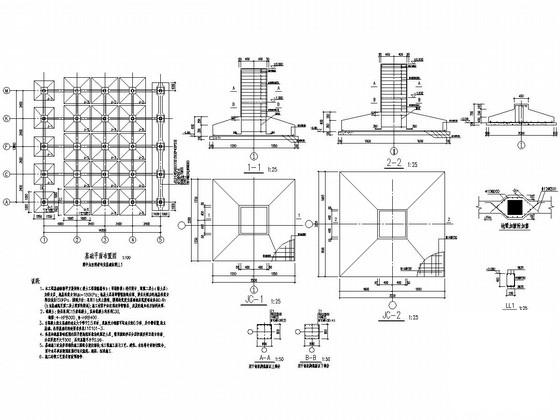

基础平面布置图

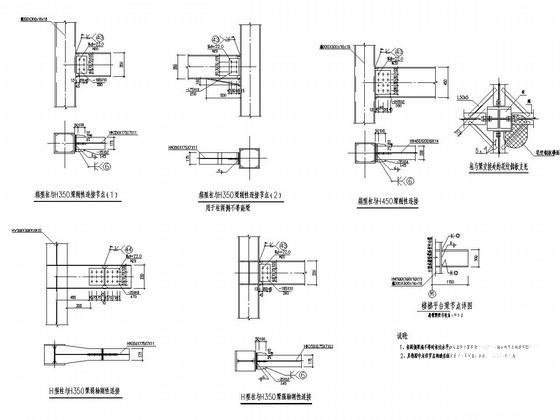

钢构件详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
