一份钢框架结构仓库结构施工图纸（2层含建筑施工CAD图纸）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：28.8m
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

该项目为两层钢框架结构。宽度13.4米，长度28.8米，柱距6.05米.
总建筑面积770平方米，建筑基底面积400平方米，一层层高为4.2M，二层为3.85M，建筑高度为9.90M，建筑设计结构形式为钢结构
该资料包含：建筑设计说明，建筑平面图，立面图，剖面图， 节点详图 等， 结构设计说明 ，基础 平面布置图 ，地脚锚栓布置图，底层柱网布置图，结构布置图，楼承板配筋图，屋顶装饰结构布置图，雨蓬结构布置图，楼梯结构图等
共18张图纸。

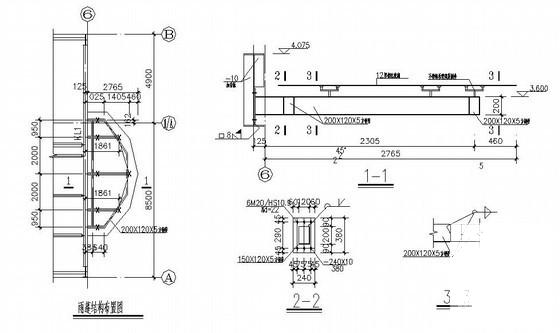

第 1 张图

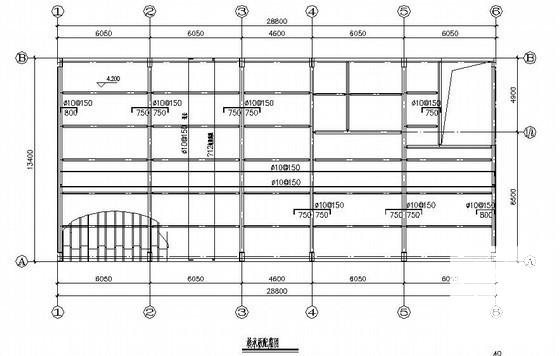

第 2 张图

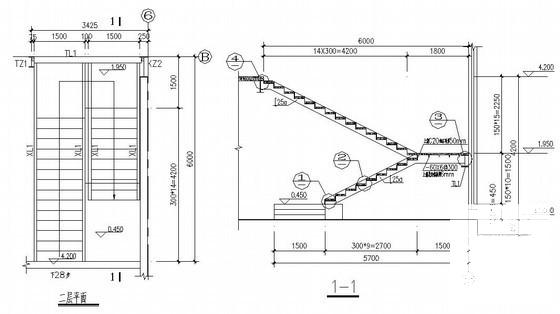

第 3 张图

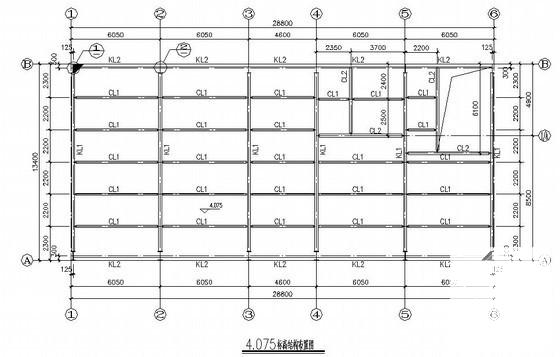

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
