一份两层框架结构市场结构CAD施工图纸（独立基础含建筑图纸）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：抗震不设防
• 风压：0.30kN/平方米
• 参考图纸：27张
• 设计年代：近代

附件详情

该项目是广西某市场项目，主体结构地上两层，框架结构， 工程总建筑面积9612.64平方米，建筑高度14米，采用独立基础，基础设计等级为乙级，非抗震设防。

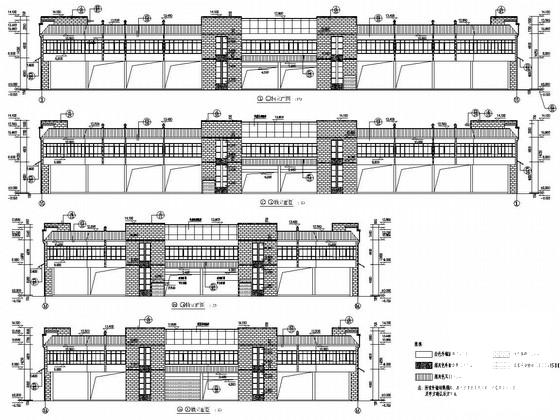

该资料包含：结构设计统一说明，独立基础布置图，各层结构布置图，梁配筋图，板配筋图，结构大样图，楼梯图，建筑设计说明，平面图，立面图，剖面图，节点大样图等共计27张图。
分享投稿时间：近几年4月

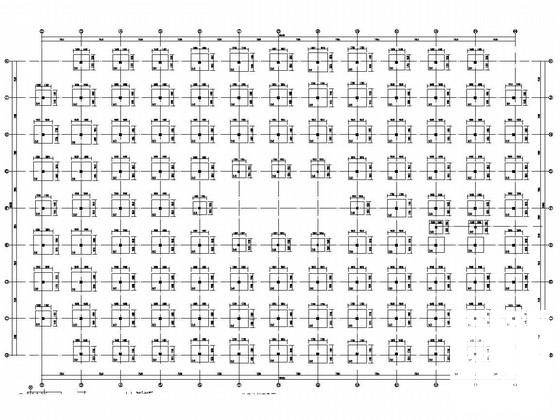

独立基础布置图

二层板配筋图

屋面层平面结构布置图

基础顶~5.980标高柱网布置图

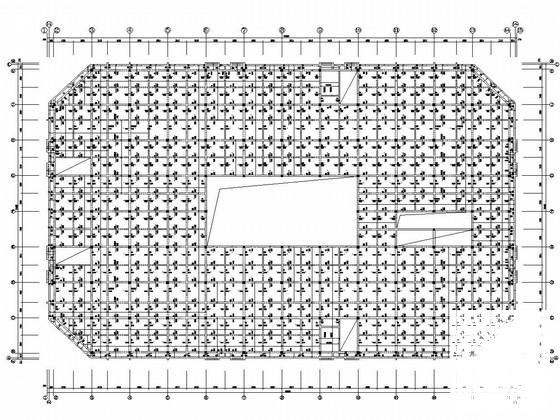

二层梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
